春节到了，广东各地都会有规模不一的迎春花市，热闹非凡。迎春花市通常开设在闹市，开市期间会封闭道路，进行交通管制等等。这不，过年前振业优控驻扎在各地的信号优化攻城狮们就接到不少路口关灯（或部分关灯）和控制方案调整的任务。于是各路攻城狮各显神通，请看……

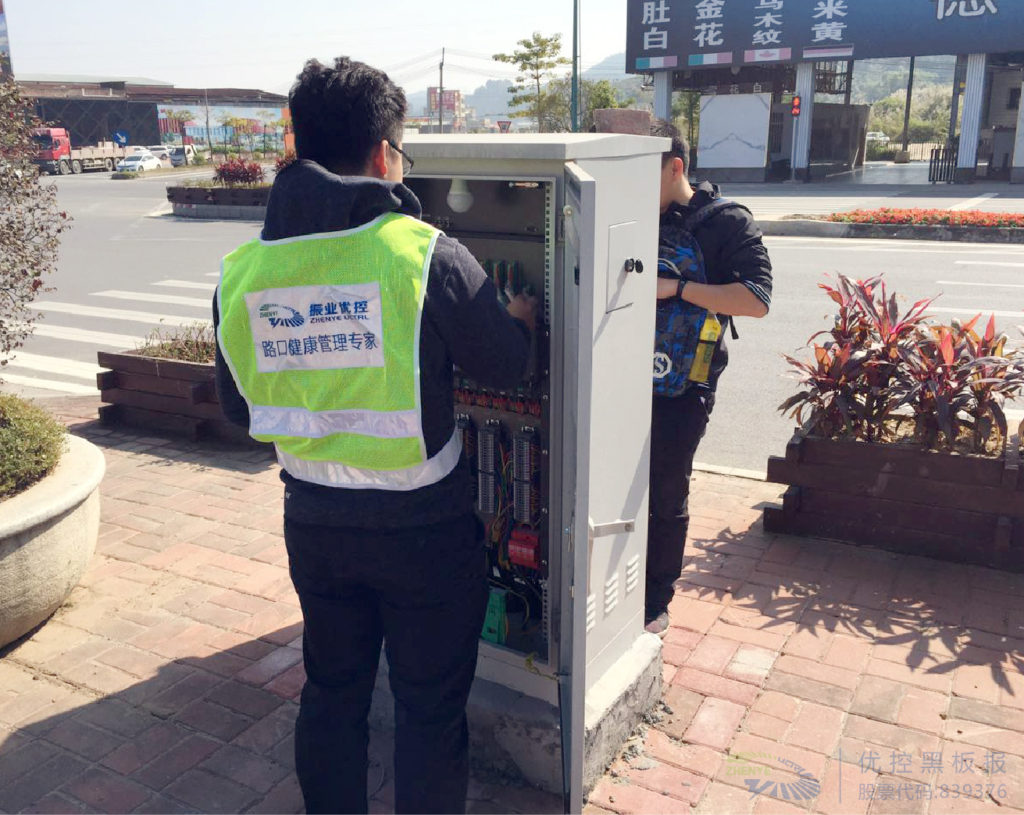

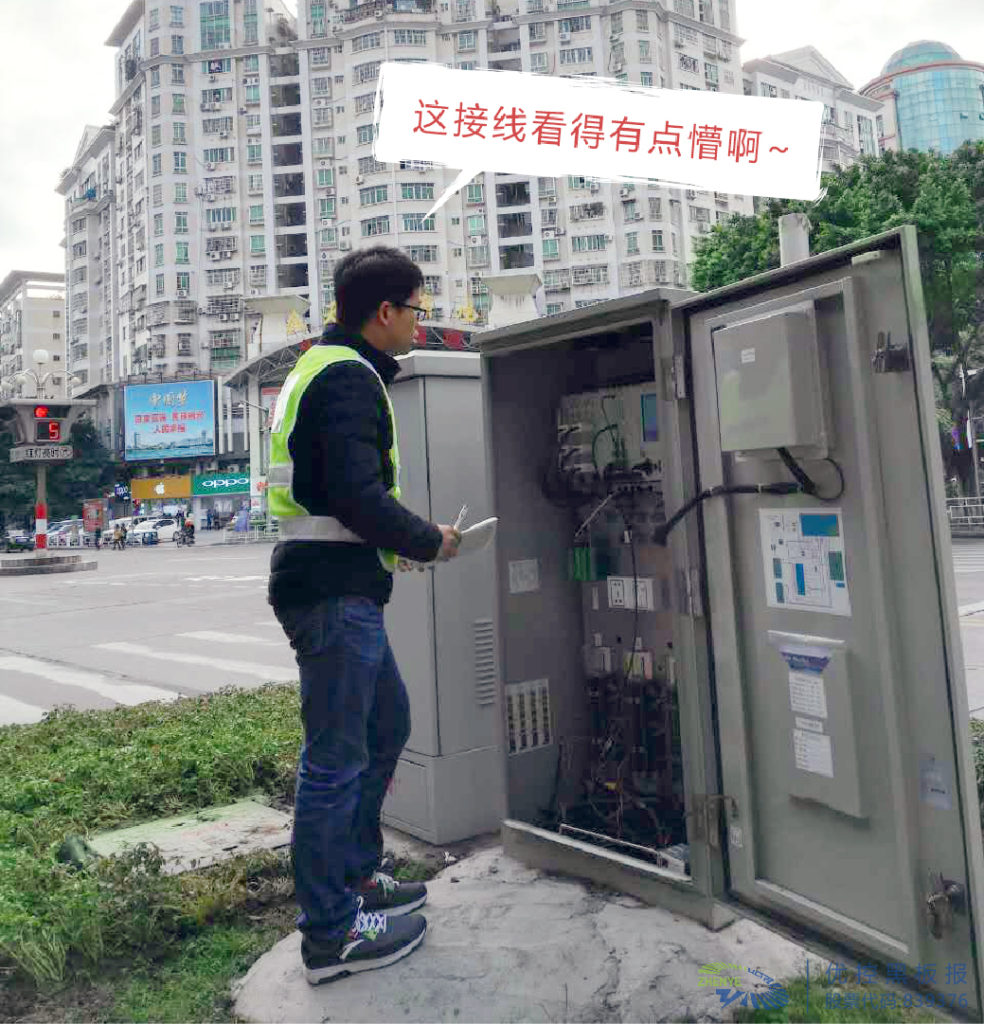

开箱检查信号灯接线☟

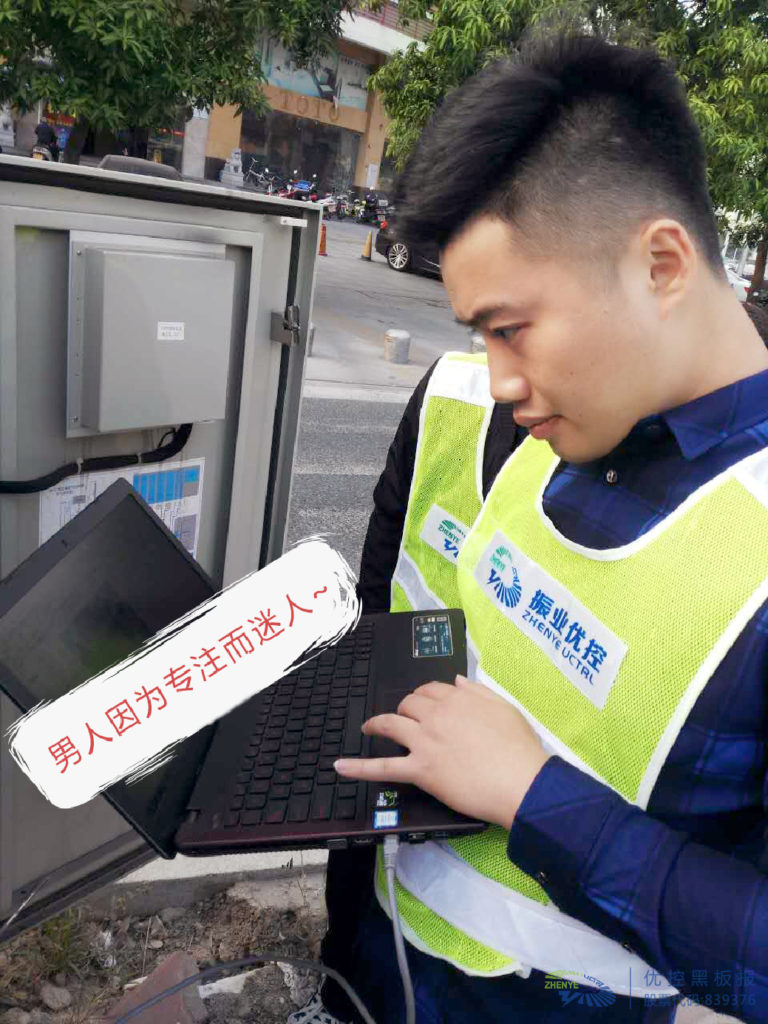

现场修改控制方案☟

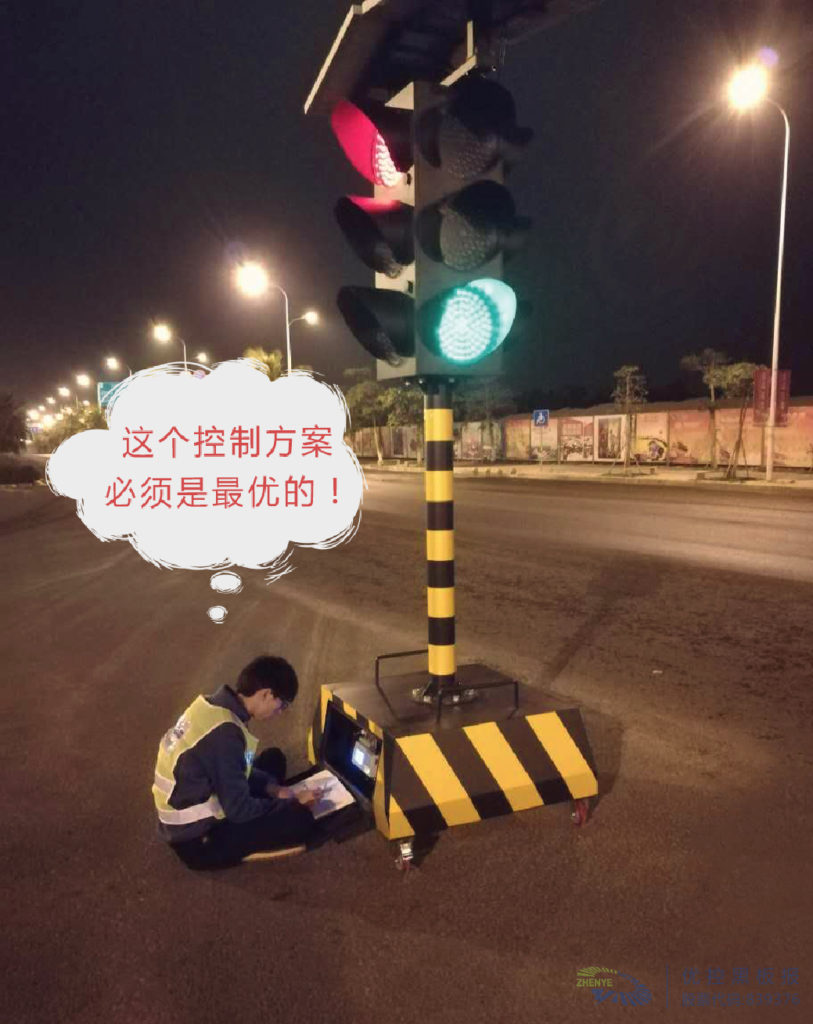

             挑灯夜战☟



一线的攻城狮小伙伴辛苦啦，通过修改接线来灭灯的，花市之后还要再到现场恢复接线。

不过在使用SCATS控制系统的城市，那里的攻城狮小伙伴说他们是喝着热茶看着路口视频监控就把这事给办了的，哇，这么牛x？！黑板报君带大家一起去看看他们有什么杀手锏！

原来，SCATS系统中有个叫XSF特殊控制的功能，可以轻松实现特定时间段信号灯组的开关灯操作。实现方式是在特征软件制作时根据功能需求对相关灯组编写控制语句，再结合Action list（工作组令）编写替代方案、Scheduler（时间表）设置触发时间来达到特定控制效果。

通俗来说，XSF这个开关，你赋予了它一个特殊功能和开始、结束的时间、再配合预设的相位或者周期方案，它就能按时完成下发方案、结束方案的任务。其中功能的赋予通过在特征软件编写相关灯组中的语句来实现，开始、结束时间和预设的相位或者周期方案则是通过Action list、Scheduler实现。

举个栗子☟

A路口为SCATS系统控制的十字路口，由于迎春花市期间需要封路，计划封闭该路口的北边，在此期间，北进口及往北的车流不能通行（禁行流向如图1中红框所示），其他方向车流保持正常。运行花市方案时，运行相位由ABCD转换成ACD，跳过B相位。

图5 A路口交通渠化设置及花市期间禁行示意

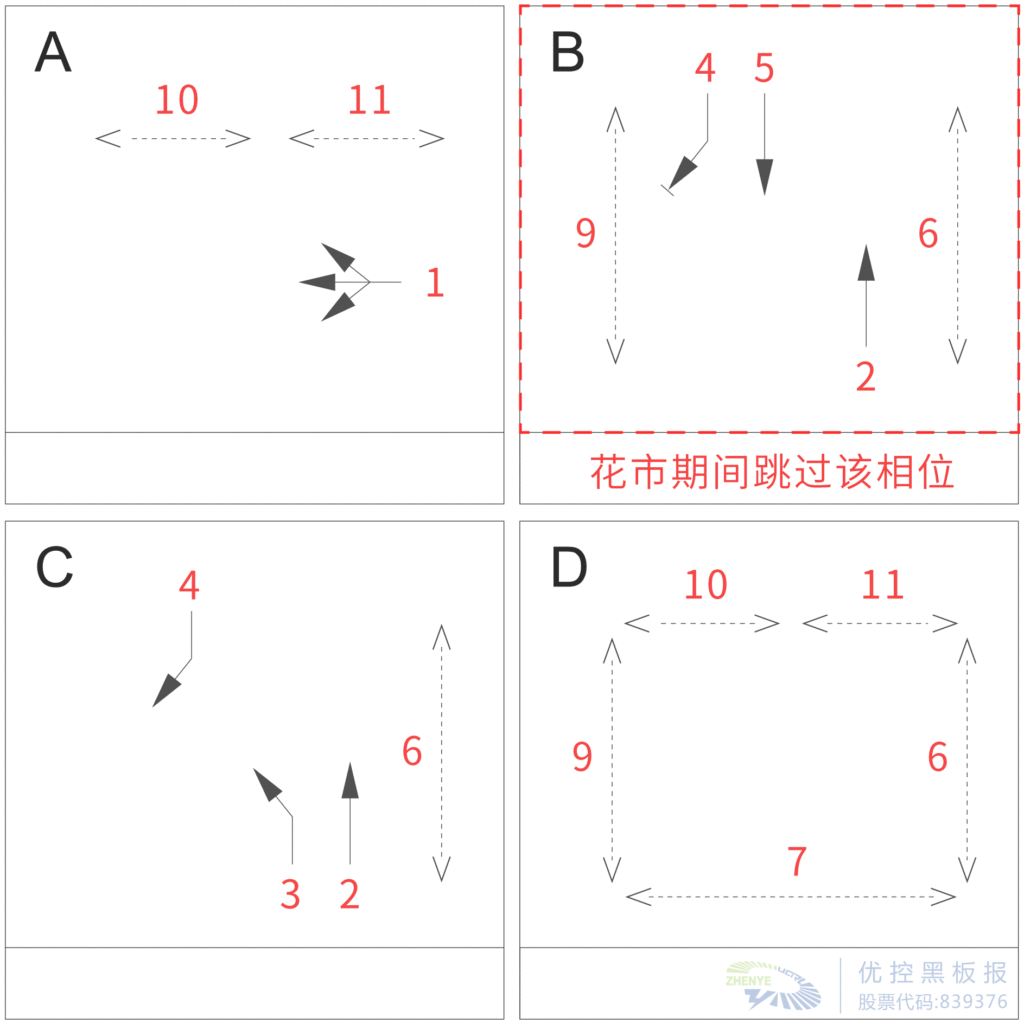

图6 A路口相位相序设计图

针对花市期间A路口控制方案的需求，交通攻城狮采用了XSF特殊控制的方式来控制部分灯组灭灯。具体优化过程如下：

❶ 重新制作路口特征软件，写入使用XSF1控制2、4、5、10、11号灯组（见图5）灭灯的语句，使用XSF-1控制开灯；

❷ 使用SCATS系统中Action list编写花市期间运行ACD的绿信比方案（图7）、花市结束后恢复运行ABCD的方案（图8），以及在Scheduler中设置方案下发、结束时间（图9）；

❸ 方案下发后从SCATS界面“特殊设备按钮”位置检查XSF1按钮下发情况，从“实施计划”界面检查相位相序运行情况（图10）。

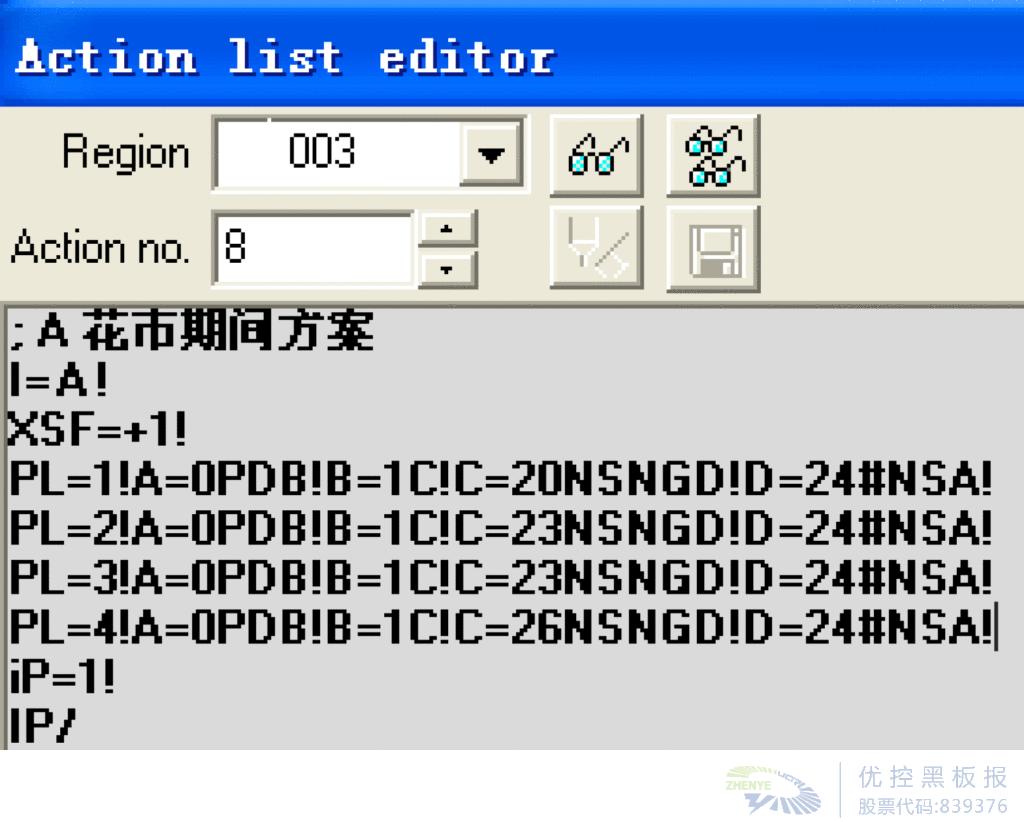

图7 Action list中编写花市期间运行ACD的方案

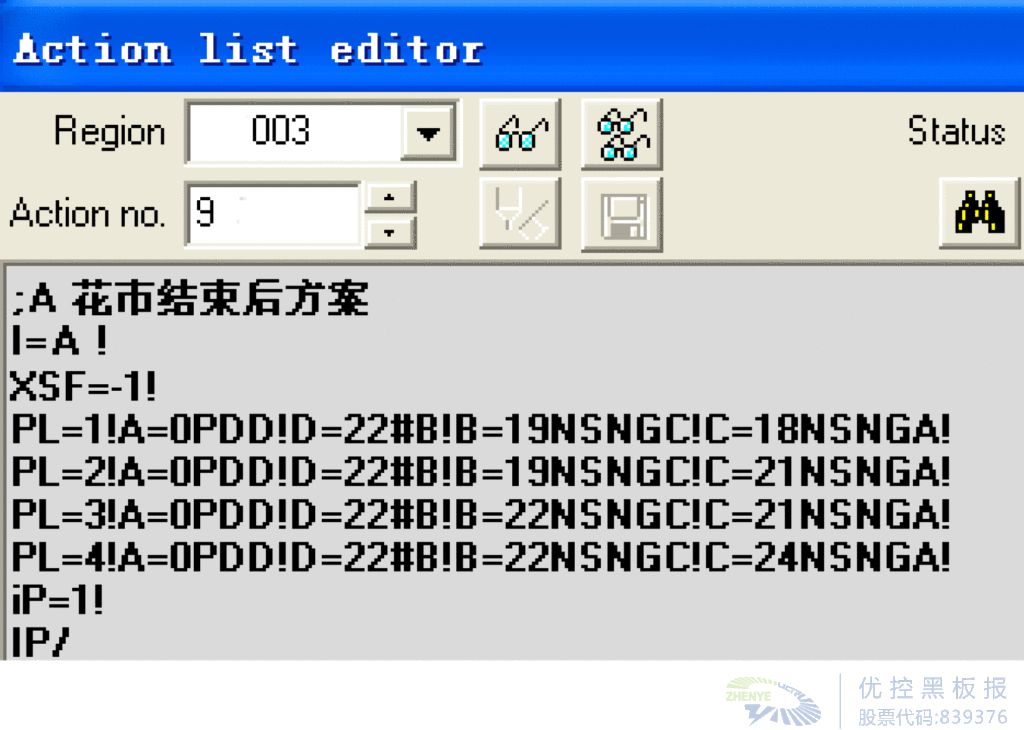

图8 Action list中编写花市结束后恢复运行ABCD的方案

图9 Scheduler中设置下发及结束时间

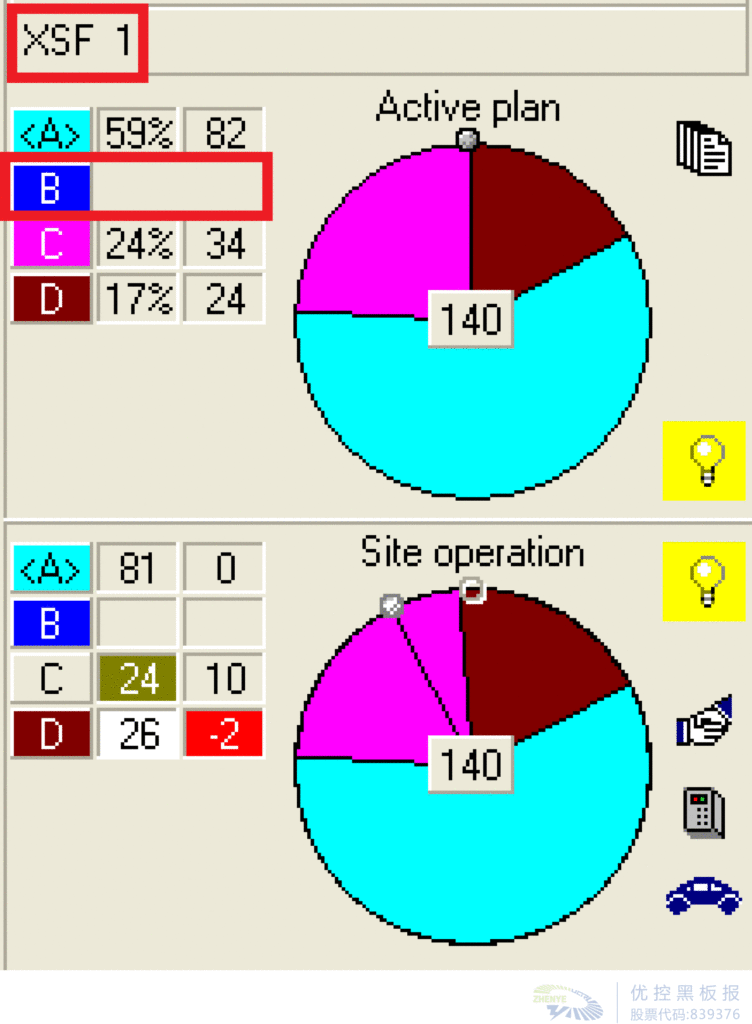

图10 “特殊设备按钮”及“实施计划”界面

使用XSF特殊控制部分灯组开关灯，有以下优势：

➤准确率高。确保SCATS系统正常运行，就能正常使用XSF特殊控制达到部分灯组开关灯并配合方案下发的目的，避免人工拆线时操作错误；

➤下发方案时间精确。保障信号灯方案运行能与路口其他措施同时进行；

➤节约人力成本。无须交通攻城狮到路口实施，仅需监控设备及SCATS界面配合观察路口实际运行情况，避免了人工拆线时出现拆错线等失误。

应用展望：XSF特殊控制部分灯组开关灯的用法一般适用于花市路口开关灯、施工路口开关灯、早晚高峰方案、控制可变车道变换灯组等方案。

厉害咯我的攻城狮哥哥！交通信号优化绝不仅仅是个体力活，智力的付出也是杠杠的呀。好的信号控制系统和好的交通工程师的结合，才能相得益彰！
