第366期 汕头丨绿波协调行得通,旅游出行更轻松

优控黑板报

专家导读

点评专家陈国亮

点评专家:陈国亮

案例来源:汕头项目

关键词:进出城主干道、双向绿波协调

本案例是一个普通但不常见的协调控制案例,不常见在于:一是作为景区的通行路线,时段划分除了要考虑城市道路交通运行状况外,还需考虑景区往返的交通出行规律;二是协调优化优先采取相序调整的方式,有效减小支路的交通延误。

路段概况

中山东路作为汕头市龙湖区东西走向的主干道,其西起金环路,东接中泰立交桥,承载市区内东西走向的主要交通流。由于中山东路沿线分布众多住宅小区,作为市民通勤的主要道路,市民各时段出行需求大,道路通行压力较大。

同时中山东路作为市区往返南澳岛、妈屿岛、东海岸等热门景点的主要交通干线,节假日受返汕人流及旅游热潮影响,市区车流量激增,路段通行压力随之上升,节假日期间路段整体通行效率较低,车辆通行体验差。

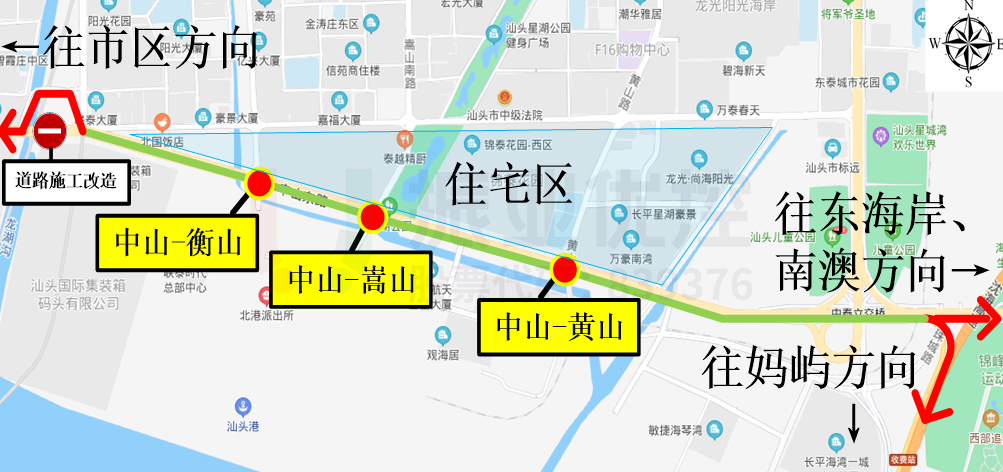

图1 道路位置分布图
图1 道路位置分布图

存在问题

1.平峰东西向排队较长,车辆等待时间久

中山东路为城区通往景区东海岸、妈屿岛、南澳岛的必经之路,平峰期间东西向车流量较大,路段东西进口整体排队长度较长。由于中山-衡山路口周期较大,东往西车流更易堆积在该路口东进口,游客与市民出行体验不佳。

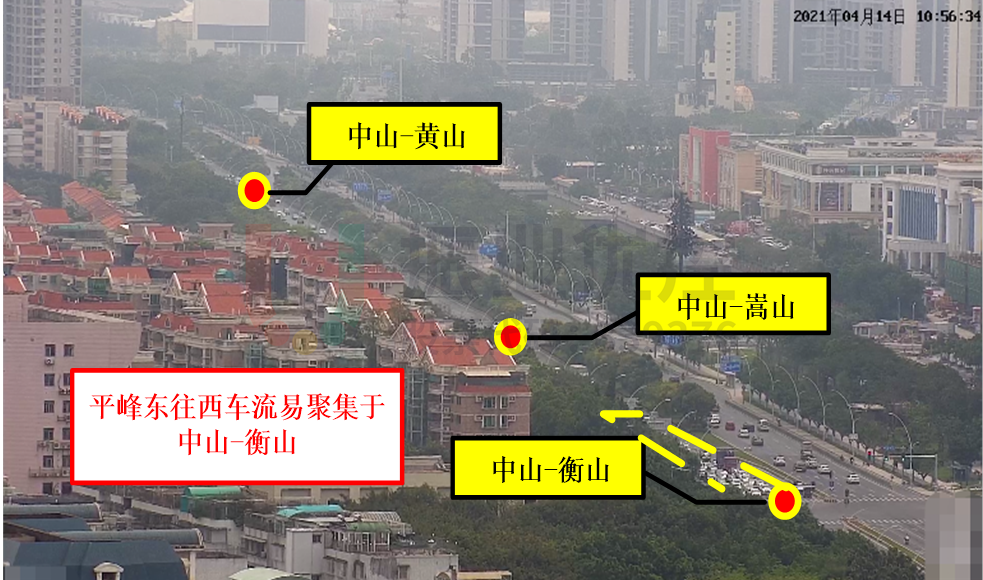

图2 平峰东往西车流易聚集于中山-衡山东进口
图2 平峰东往西车流易聚集于中山-衡山路口东进口

2.路段停车次数较多,整体通行效率较低

中山东路各路口目前为单点信号控制,缺乏绿波协调控制,导致车辆通过三个路口基本需排队等候通过。

根据平峰实地跟车巡检调研及观察,未进行绿路协调优化前,东往西行程时间约2分41s,停车次数2次,西往东行程时间约2分37s,停车次数1次,路段整体行程时间较长,通行效率较低。

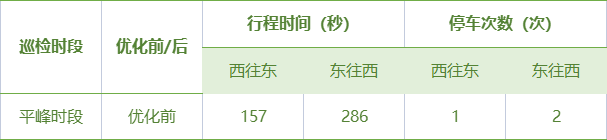

表1 优化前中山东路段巡检表

表1 优化前中山东路段巡检表

优化思路

由于路段整体车流量较大,在目前路口间未协调控制的情况下,路段整体通行速度较低,通行效率不高。通过对中山东路进行实地调研,路段各路口均为双向八车道,道路条件良好,路段中间有绿化带隔离,行人干扰因素较小,整体符合绿波设计条件。

结合路段通行特点,攻城狮对路段进行协调优化改造。由于西侧中山-天山路口目前正进行车道施工改造,此次协调选取中山-衡山路口至中山-黄山路口设计绿路协调控制方案,协调路段全长约1.2公里。

中山东路早晚高峰东西方向车流处于饱和状态,故选择平峰时段设置绿波协调控制方案。通过精细化平峰时段划分及统一各路口周期,设置平峰双向绿路协调东西方向车流;通过设置相位差错开各路口放行时间,达到绿路协调控制效果,从而提高道路东西向通行效率,缓解路段拥堵情况,减少通行停车次数,提高驾乘人员的行车体验感。

优化方案

1.重新调整平峰配时方案及时段

通过对中山东路各路口开展实地调研,对平峰时段进行精细化划分,根据车流量变化情况,确认绿波时段为8:30-16:30、19:30-22:00,同时调整各路口平峰配时方案,在满足南北向及行人通行需求的基础上,协调东西方向,选取中山-衡山路口作为关键路口,统一平峰时段及各路口的公共周期为160秒。

表2 中山-衡山路口配时方案(优化后)

表2 中山-衡山路口配时方案(优化后)

2. 重新设置相位相序

重新设计中山-嵩山路口、中山-黄山路口方案,新增东西对放相位(D相位),并调整东西进口相位时间,同时重新排列相位放行顺序,中山-嵩山路口平峰运行B-D-A-C相序,中山-黄山路口平峰运行A-D-B-C相序。

图3 中山-嵩山,中山-黄山相位相序图
图3 中山-嵩山,中山-黄山相位相序图

3.使用智能化软件设计绿波方案

结合中山东路段实际跟车调研数据,在满足路口实际行驶速度的基础上,综合考虑各路口平峰时段车流量、排队车辆消散时间等因素,设计平峰双向绿波方案。

西往东通往景点车流量较大,优先协调该方向。西往东绿波带宽达到78s,东往西带宽38s,平峰时段东西走向车辆可基本实现不停车通过。

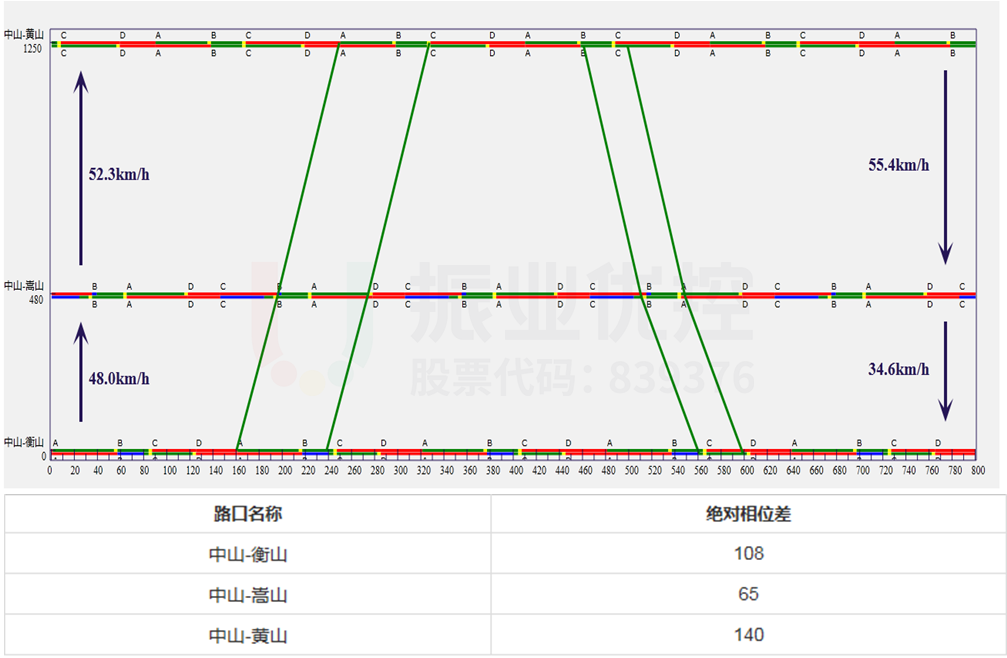

图4 中山东路绿路时距图
图4 中山东路绿路时距图

优化效果

自实施优化方案后,平峰时段中山-衡山路口东进口拥堵情况得到缓解,各路口东西进口排队长度均有所下降。

优化后,中山东路段平峰时段东西方向停车次数均降为0次,路段车辆停车等待时间均降为0s,实现平峰时段双向不停车通过。西往东行程时间约1分55秒,节省行程时间约42秒;东往西行程时间约1分38秒,节省行程时间约3分8秒,绿路协调效果明显。

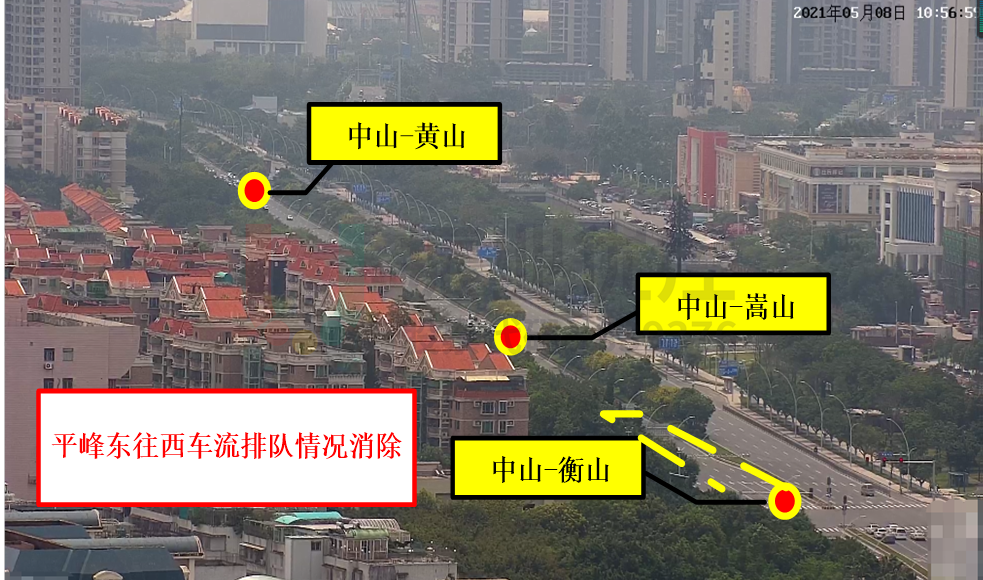

图5 中山东路东往西排队情况得到缓解
图5 中山东路东往西排队情况得到缓解

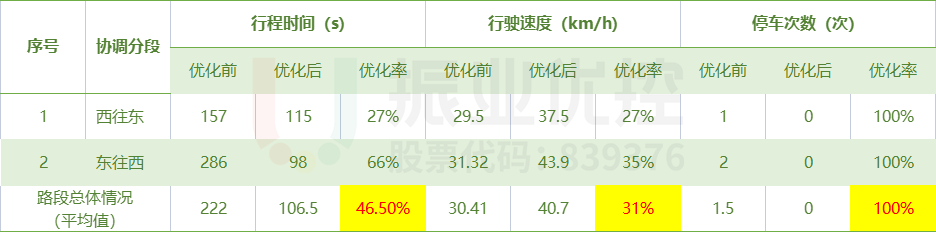

表3 中山东路优化效果对比表

表3 中山东路优化效果对比表

中山-黄山至中山-衡山(东往西)路段优化前后对比:

中山-衡山至中山-黄山(西往东)路段优化前后对比:

案例小结

在本案例中,攻城狮全方面考虑了各路口的实际通行情况,在保证不影响路口其他方向通行的基础上,协调优化东西双向,提升了中山东路的通行效率及行车体验,极大方便了市民节假日旅游出行的需求,缓解游客因交通拥堵造成的焦虑心情,让游客更能领略到汕头这座海滨城市的美好,同时让旅途更安全、便捷。
