关键词:相位调整 时段划分 配时优化
路口优化不一定非要大刀阔斧地改造,只要充分利用道路资源,一个小小的调整措施,就能有效改善路口拥堵状况。下面一起看看来自清远清城的案例——
路口概况
凤翔北路-东城大道路口位于清远市清城区凤城北路与东城大道交汇处,周边密布住宅区、行政办公点、酒店、娱乐场所等流量密集场所。
早晚高峰,大量车辆通过凤城大桥,往返清城区与清新区,该路口南北进口车流量非常大。

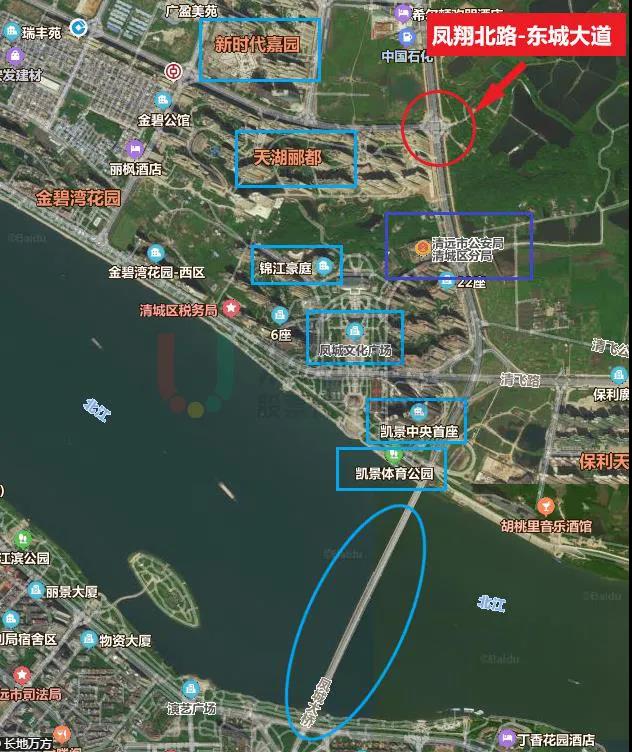

![图 1 道路地理位置示意图](/wp-content/uploads/2020/09/bf797631629f2dffe78fd66feb0937a4.jpg)

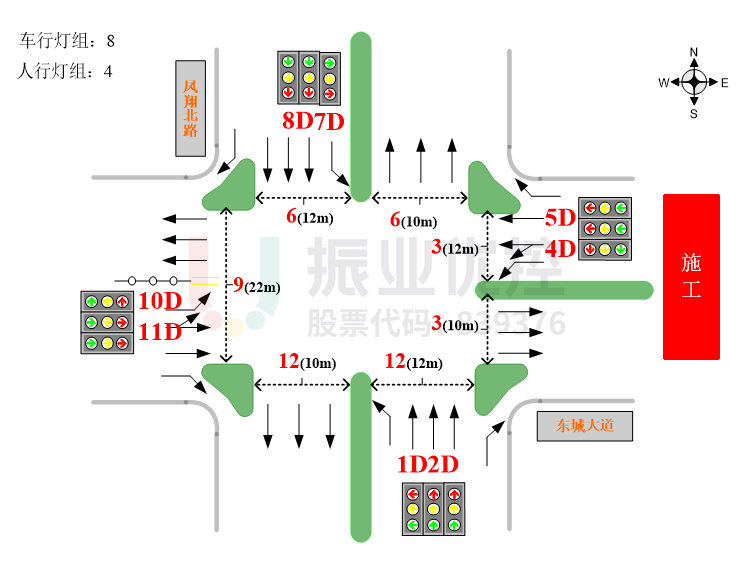

![图2 路口基础信息图](/wp-content/uploads/2020/09/83913042a5af6bc79a26bc8cc0666e8d.png)
存在问题
1.潮汐现象明显,通过路口需要多次排队
该路口早晚高峰存在明显潮汐现象,早高峰北进口车流量大于南进口;晚高峰南进口车流量大于北进口,车辆通过路口需要多次排队,路口通行效率低下。

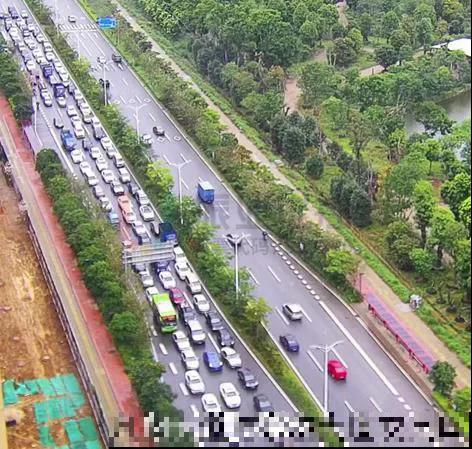

![图3 早高峰北进口排队情况](/wp-content/uploads/2020/09/272e56af68d8b70e738e1c68264742f9.jpg)

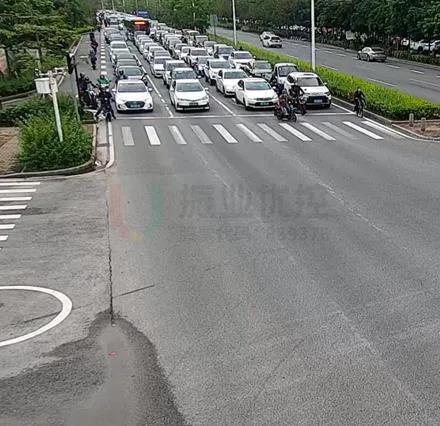

![图4 晚高峰南进口排队情况](/wp-content/uploads/2020/09/27c3f1a1276cf3ecb7cac7c65de87b88.jpg)
2.配时周期不合理,未划分特殊时段
早高峰北进口直行放行时间不足,造成排队过长;而晚高峰路口周期过大,造成车辆积压过多。
另外,该路口未对午高峰进行精细划分。午高峰期间,随着学生上下学,有一波小高峰,但目前的设计并未划分出午高峰时段,且午高峰总周期仅有80s,无法满足路口的通行需求,使路口出现拥堵现象。

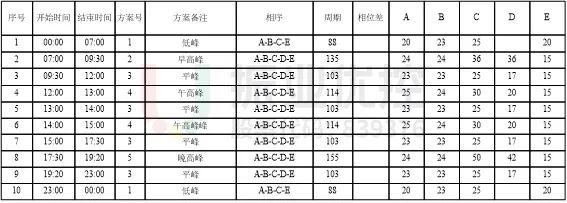

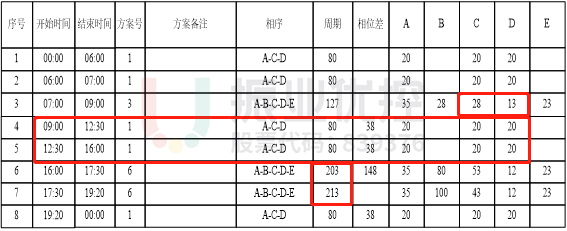

表1 凤翔北路-东城大道路口配时表(优化前)
3.相位设计需进一步优化
通过攻城狮的研究发现,该路口的相位设计还有优化空间,可重新设计一个相位,让北进口的人行跟随车行一起通过路口,去除行人专用相位(E相位)减少车辆等待时间,提高路口的通行效率。

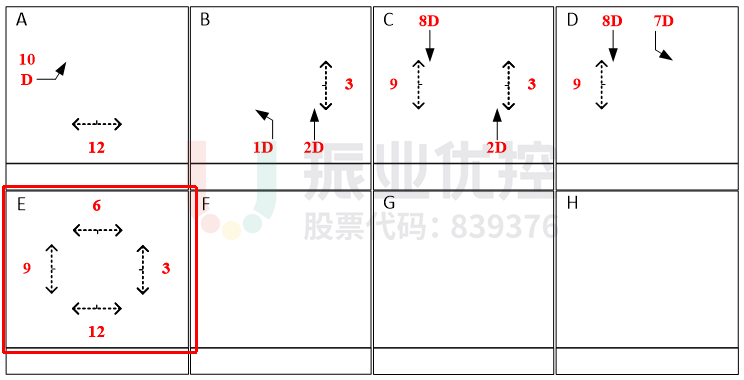

![图5 路口相位相序图(优化前)](/wp-content/uploads/2020/09/eb542f2ea3666e7063525309b70e308f.png)
优化思路
针对上述问题,本次优化主要通过调整路口的相位相序、精细划分时段等手段,对因南北向潮汐车流导致的路口拥堵状况进行优化。
优化方案
1.重设相位放行方案
调整路口放行方式,去掉原有行人专用相位,让人行跟随车行一起放行,缩短路口总周期,提高南北进口整体绿信比。

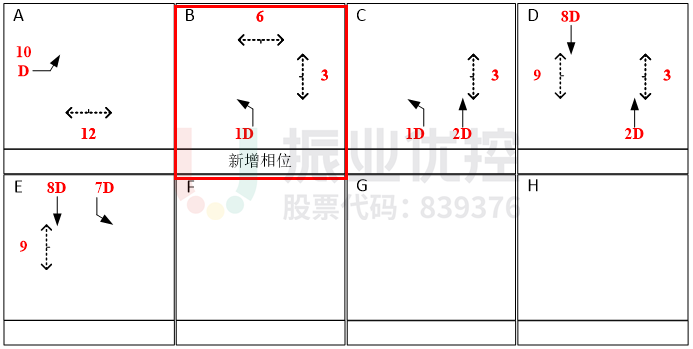

![图6 路口相位相序图(优化后)](/wp-content/uploads/2020/09/d2f63263cd3694bdbd69049ae79655d3.png)
2.精细划分时段
根据路口全天车流量变化,将该路口划分为10个时段,合理设置每个时段配时,适应不同时段车流变化,减少路口少放或空放现象,提高路口通行效率。
表2 凤翔北路-东城大道路口配时表(优化后)
优化效果
1.排队长度对比
经过持续跟进及适当调整后,凤翔北路-东城大道路口全天运行良好,南北进口多次排队现象得到明显改善,车辆等待时间减少,有效提高了路口通行效率。
![图7 晚高峰南进口排队长度(优化前)](/wp-content/uploads/2020/09/7f4d71280a82d929901f86698e6b1ccd.jpg)

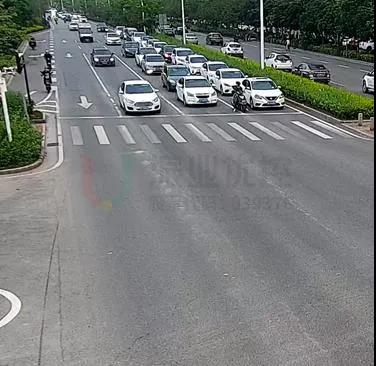

![图8 晚高峰南进口排队长度(优化后)](/wp-content/uploads/2020/09/c8ad835eac73b41a35019e94301cbebb.jpg)
2.早晚高峰通行效率对比
通过数据对比发现,优化后南北进口车流量增大,通行效率有较大提升。

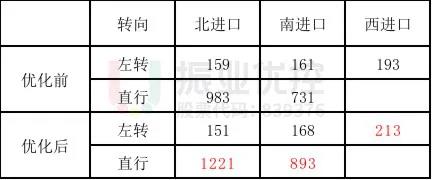

表3 早高峰优化前后通行效率对比(pcu/h)
表4 晚高峰优化前后效率能力对比(pcu/h)
案例小结
本案例通过相位调整、时段划分、配时优化等手段,调整路口相位绿信比,合理利用现有的道路资源,解决因路口潮汐车流造成的拥堵问题。
此案例优化思路还适用于配时周期过大、相位设置不合理的路口,可最大限度提高路口的通行效率与行车舒适度。
