上一期为大家分享了常规环形十字路口的相位设置案例，而城市道路中往往还会有一些比较畸形的环形交叉口，所以这一期我们就来分享一个“异形”环岛交叉口信号优化的案例。

Alien路口是由五个路口组成的，没有信号灯控制的环形路口。由于各进口的车流量相对较多，又没有信号灯控制，各向的车流都会互相争夺路权。

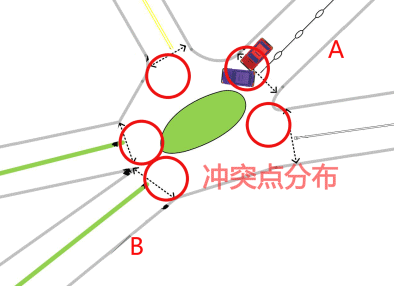

正如下图所示，当路口车流量较大时，A路口直行车道与B路口的左转车道存在着严重的冲突（在B路口左转的车辆需要按照规定，顺着环岛行驶的方向向右环岛行驶，才能到达目的路口，达到左转目的），不仅不利于行人过街，还会存在着极大的安全隐患。

冲突分布图

面对这样的“异形”环岛交叉口，想必车主们也是相当的无奈。那应该怎么样改造这个“异形”，消除Alien 路口给车主们带来的困扰呢？

改造的办法就是不改变“异形”环岛现状的基础上，在各主要进口道以及环岛中增设交通信号灯，让各车道行驶车有规矩可循，避免车流同时汇入圆环及分离冲突，让圆环内的交通保持顺畅。

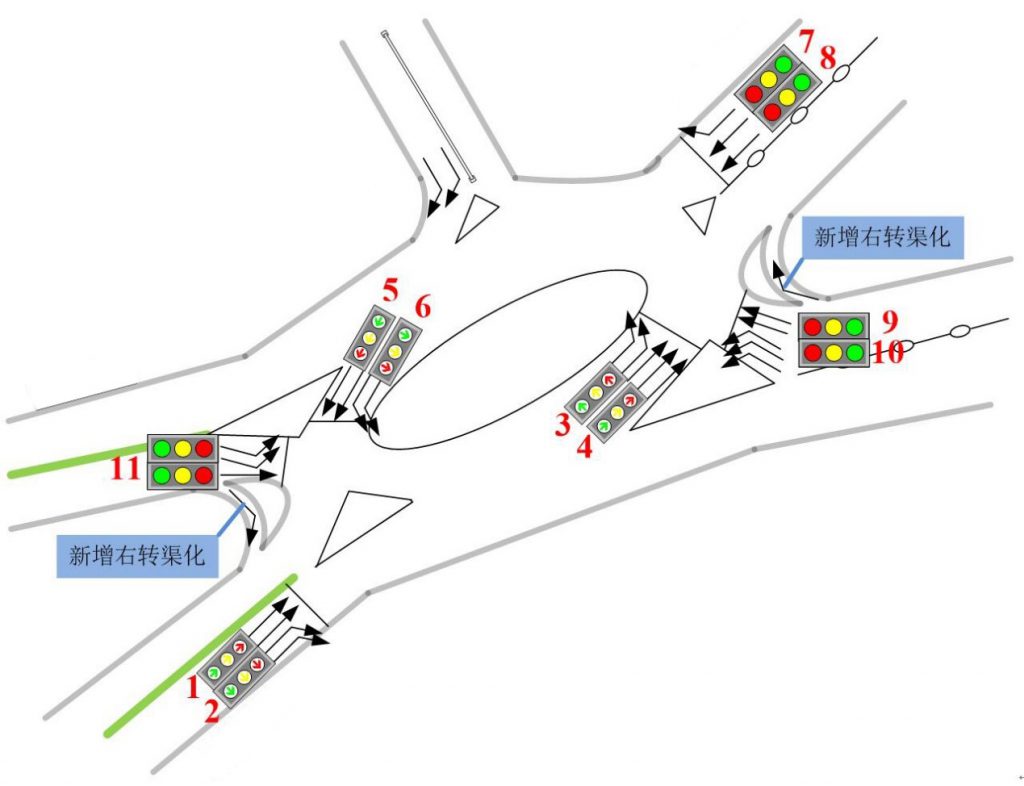

 加灯控

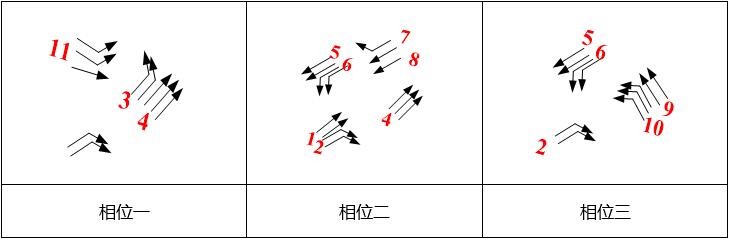

相位图

如上图所示，改造方案在车流的矛盾冲突点设置了信号控制灯，路口的直行车辆需要经过两个交通信号灯，这样能有效地对直行车辆进行分流，不会造成直行车辆一窝蜂地“挤”在冲突点的现象；同时，左转的车辆设置在直行车辆通过后方能行驶，明显地能够避免直行车辆与左转车辆之间的冲突。

加灯控后行车状况

哪里有问题，哪里就有信号优化。对症下药改造Alien路口，让车辆能在“异形”环岛中有规矩地、顺畅地奔跑起来！
