随着社会的不断进步,大部分老城区的道路设计已经满足不了交通需求。路口间距离短、道路窄、空间不合理等问题令很多老司机头疼不已。今天,让黑板君带你们来围观,看看我们攻城狮如何充分利用老城区的道路空间,提高路口的通行效率~

tlOOMBhHc0Aeb459BFUrin0Q5Gq9Yq1DGlMBMTwKX71507784784218路口概况

1、芙蓉大道-金钟路路口位于芙蓉大道金钟路两条主干道车辆通行的节点处,往北为金钟路,往东为芙蓉大道。主岗为十字路口,副岗在主岗往北35米处,主要用来保障西侧支路锦绣路车辆的进出。

2、路口东进口北进口车流量大,特别是东往北右转和北往东左转车流占比大

3、路口的放行方式为顺时针轮放模式,并设置独立的行人相位。

优化前路口信息图如下:

1

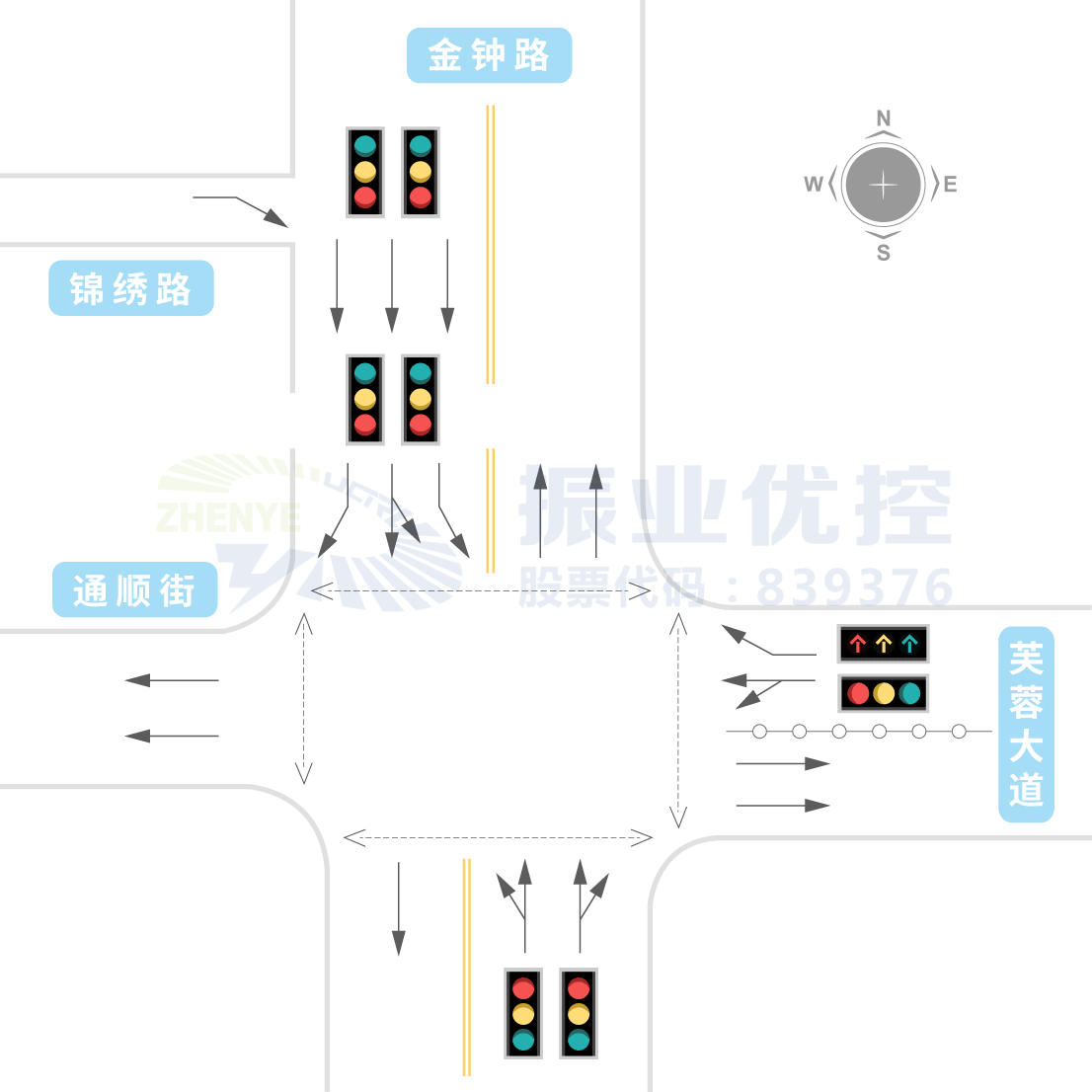

图1 优化前路口信息图



优化前路口放行方案如下:

2

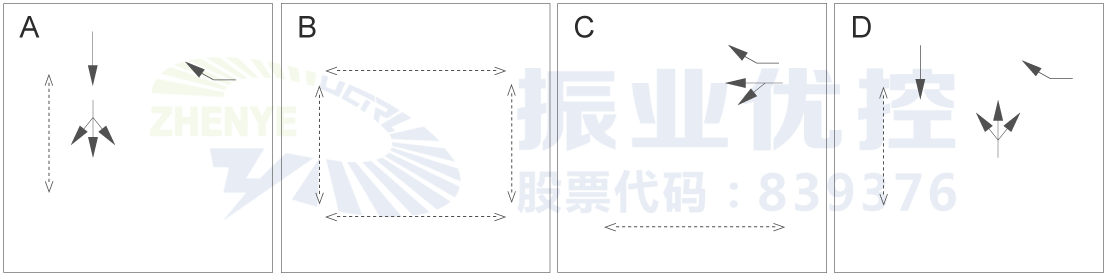

图2 优化前路口放行方案图



存在问题

1、北进口主岗内侧为左转车道,掉头车辆利用左转车道进行掉头,但是由于掉头半径不足,常需要进行倒车才能完成,导致车道利用率低下;

2、北进口掉头车辆行驶缓慢,影响北往东左转车辆正常通行,造成绿灯时间浪费,北进口通行效率较低;

3、在A相时,北进口掉头车辆与东往北右转车辆存在冲突,造成车辆滞留在路口中,影响整个路口的通行效率。

3

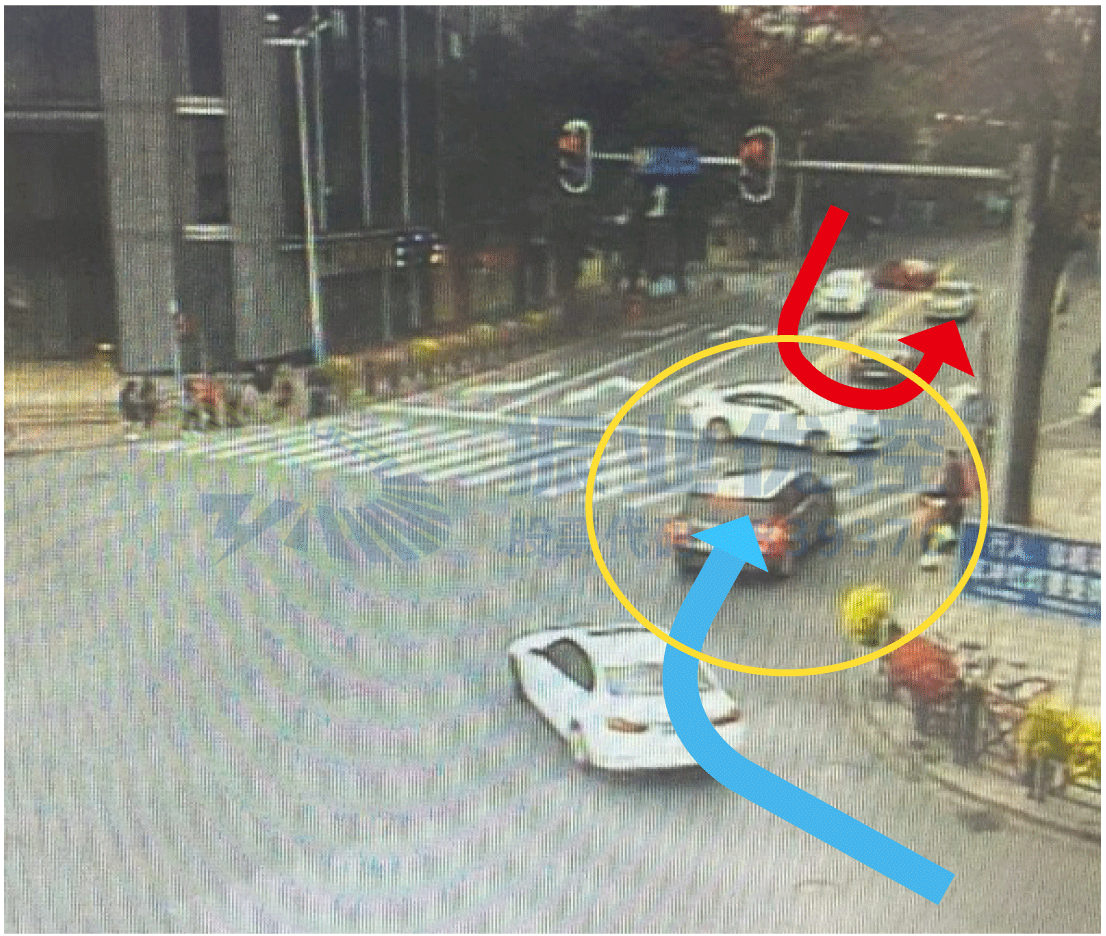

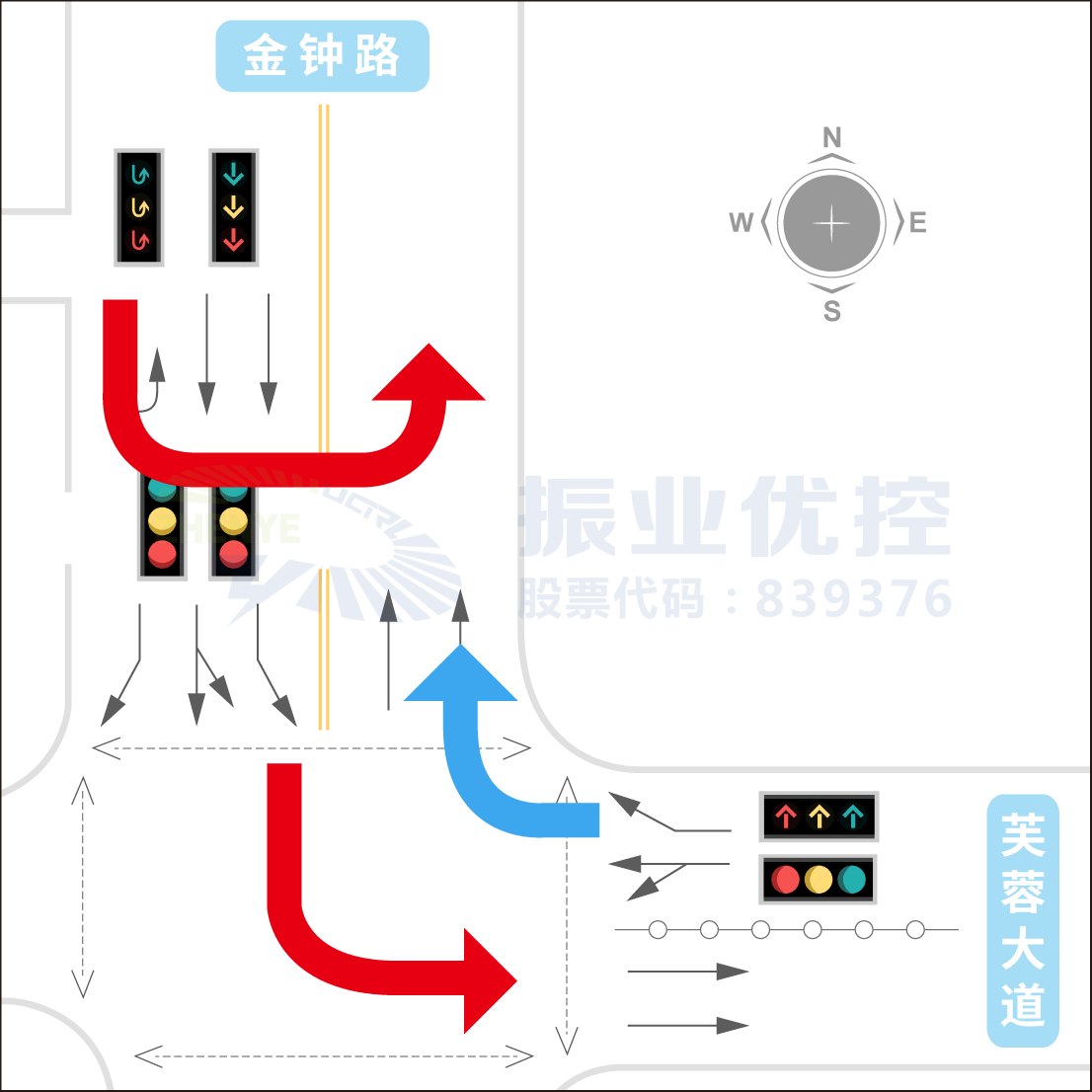

图3 优化前北进口冲突问题

优化方案

优化思路:

1、问:既然北进口掉头车辆对路口整体运行影响大,为什么不禁止北进口掉头?

答:通过对路口的观察,发现北进口掉头的需求量大,达到200pcu/h,且附近路网较窄,掉头空间不足,北往北车辆到前方掉头需要绕行较远的距离,如果取消北进口掉头会给整体路网的顺畅通行带来影响

2、问:既然A相中东往北右转和北进口掉头存在冲突,且东往北右转除了行人专用相位外,其它相位都有放行,为什么不取消A相中的东往北右转放行?

答:该路口东往北右转车流主要是由芙蓉大道到金钟路的过境车流,车流量巨大,是路口流量最大的流向,如果取消A相中的东往北右转,会造成东进口车辆排队溢出,给芙蓉大道造成较大压力。

综合上述优化思路,我们采取了以下解决措施

1、改造北进口:重新划分北进口副岗车道功能,由外至内分别为掉头、直行、直行,并将副岗的灯具更换为掉头和直行箭头灯。

掉头车道移至副岗外侧后,北进口掉头车辆掉头半径增加,能一次性完成掉头动作;主岗左转,副岗掉头,利用道路空间分离了左转和掉头车流,减少了主岗的交通流向;分离了北进口A相放行的冲突问题。

4

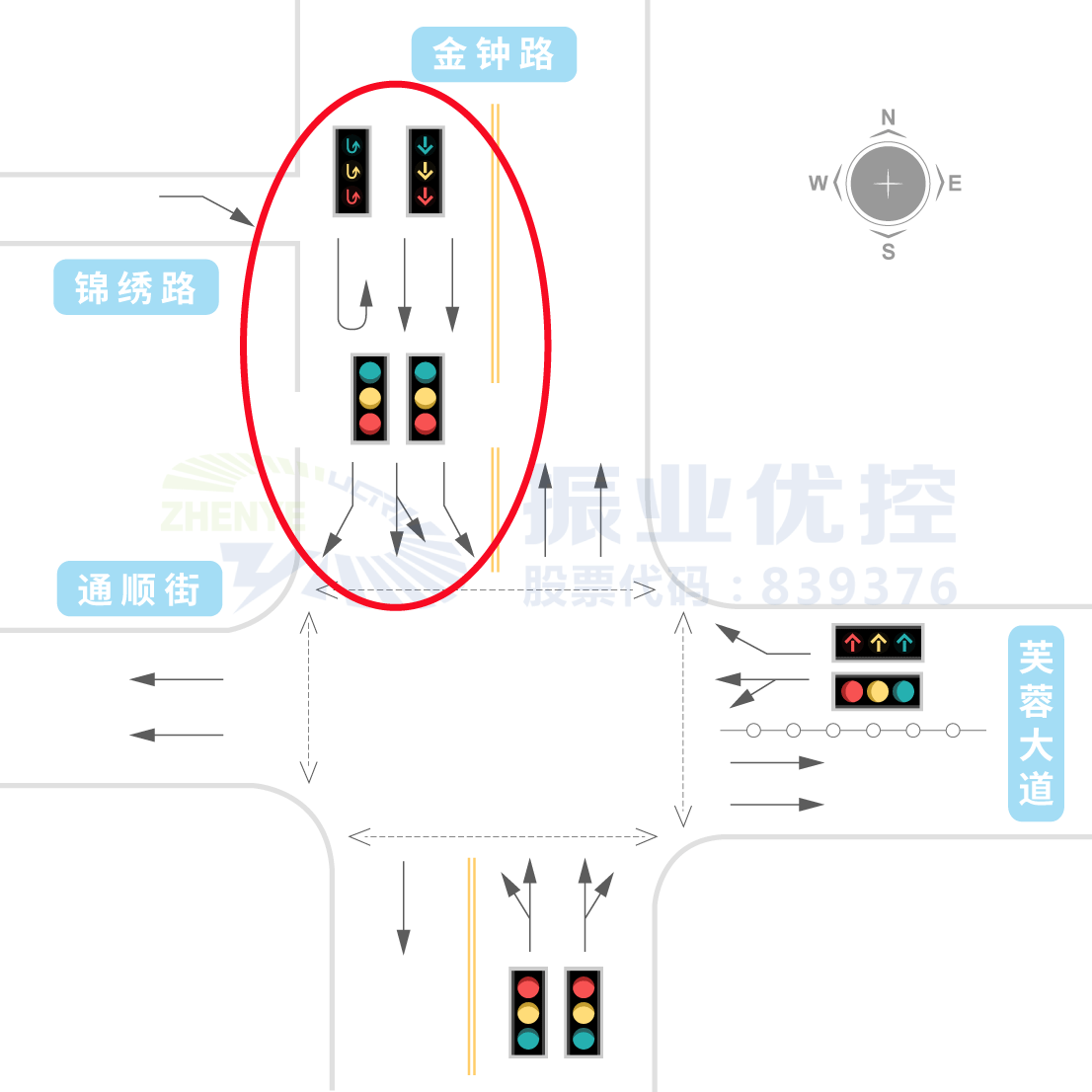

图4 优化后路口信息图



优化措施图如下:

5

图5 掉头半径增加

6

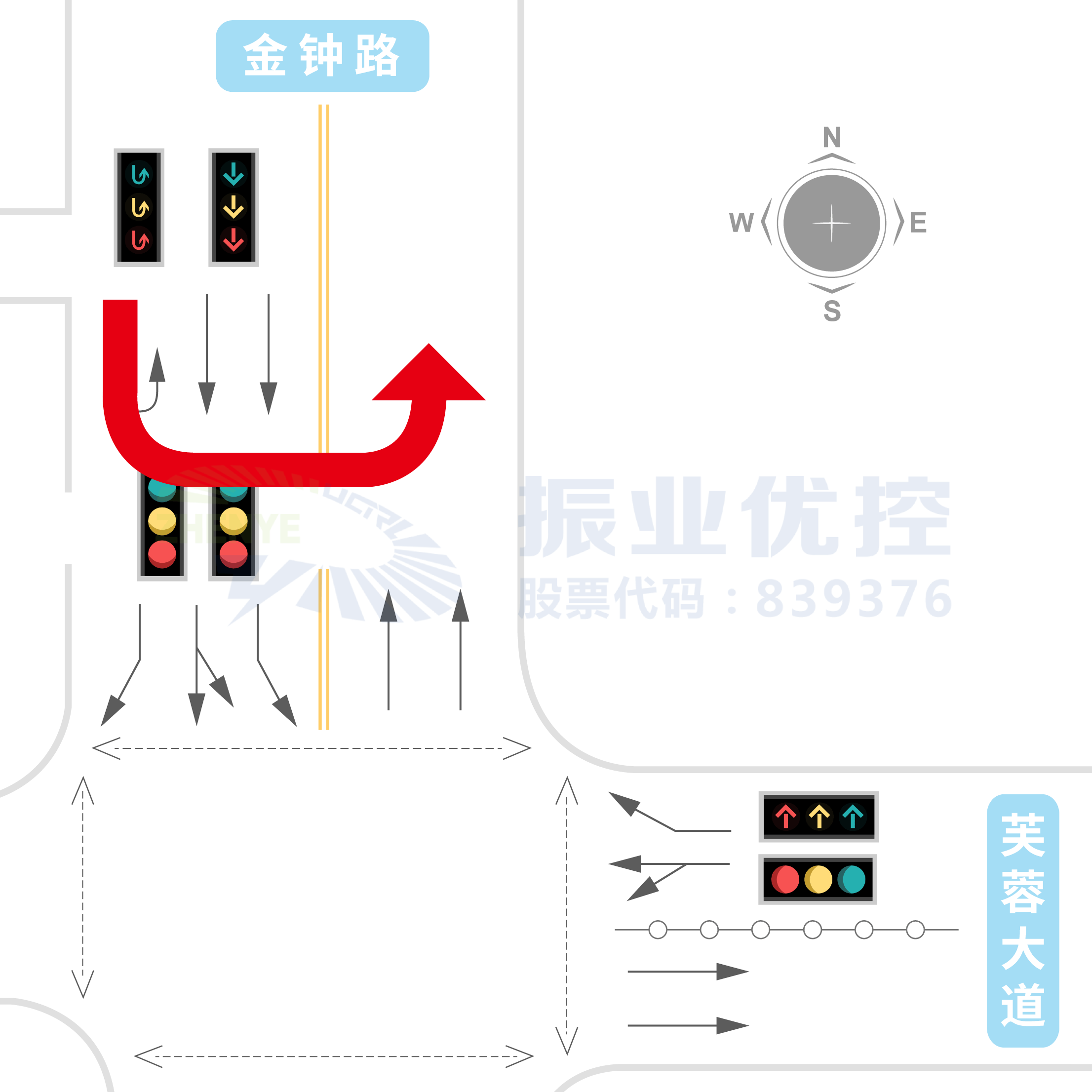

图6 分离左转和掉头车流

7

图7 分离流向冲突



2、调整路口放行方式:增加北进口副岗掉头的控制,利用主岗行人专用相位时间,放行副岗掉头车辆;

增加过渡相位C,相位时间固定为东往北右转车辆由启动到北进口副岗的运行时间20秒,利用这个过渡时间产生的道路空间,放行副岗掉头车辆。

优化后路口放行方案如下:

8

图8 优化后路口放行方案



优化效果

通过调整芙蓉大道-金钟路路口的北进口车道功能后,北进口通行车流量增高,排队长度下降,路口整体通行效率得到提升

1、北进口每小时通过车流量增加(以早晚高峰为例):早高峰小时车流量增加40%,晚高峰增加65%。

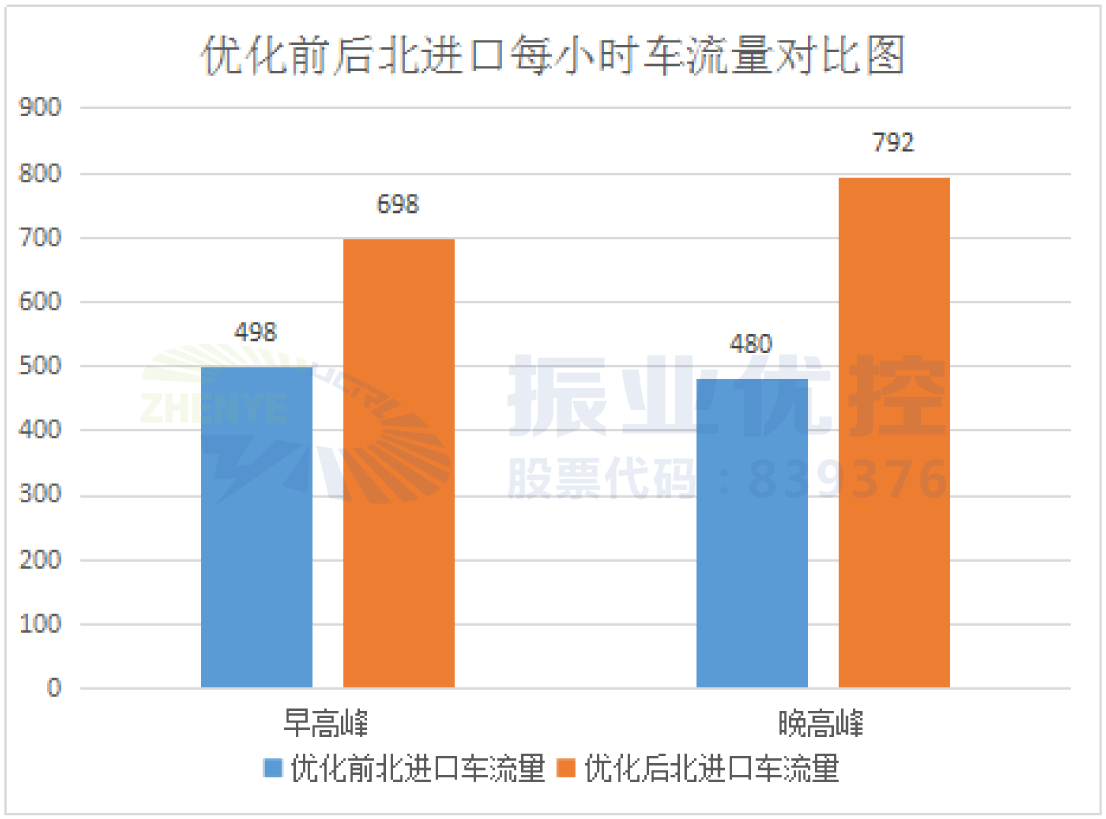

9图 9 优化前后北进口每小时车流量对比图

2、北进口排队长度下降。优化前平均排队长度约18辆车,优化后平均排队长度约10辆车,优化率达到40%以上。

优化前后北进口排队情况如下:

10

图 10 优化前北进口排队情况

11

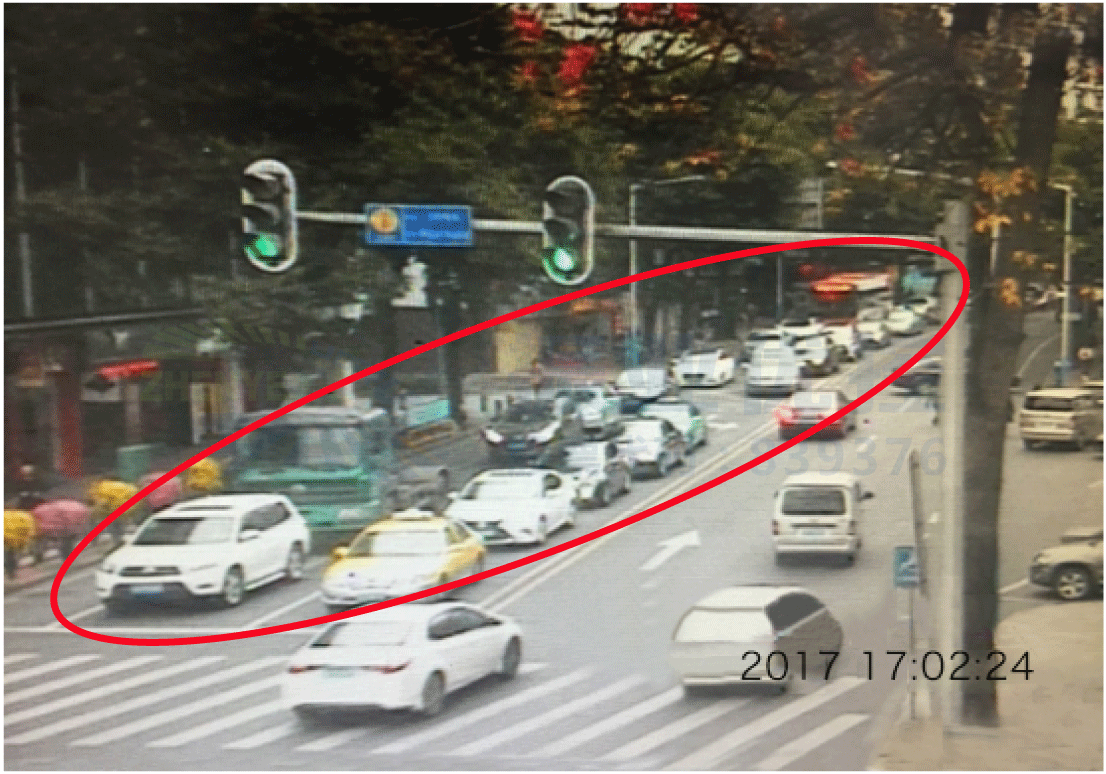

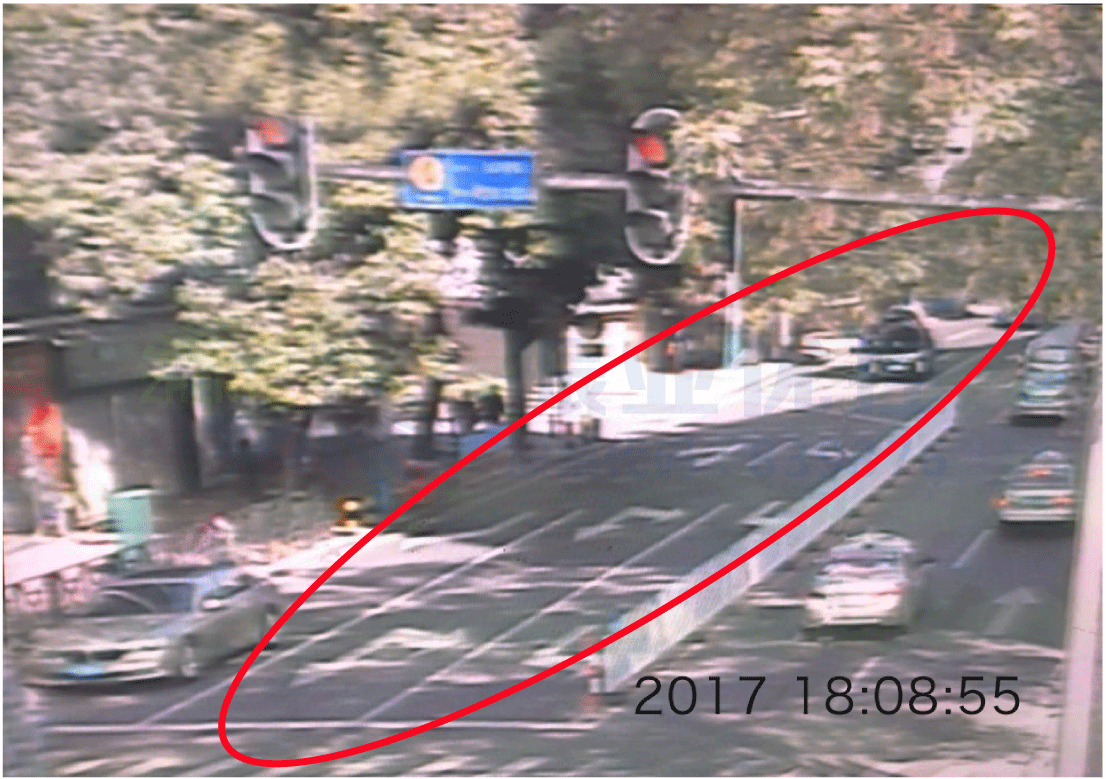

图 11 优化后北进口排队情况

3、路段北往南方向拥堵指数下降。早晚高峰优化效果明显,拥堵指数下降25%,全天平均拥堵指数优化前为1.5,优化后为1.36,优化率为9%

12

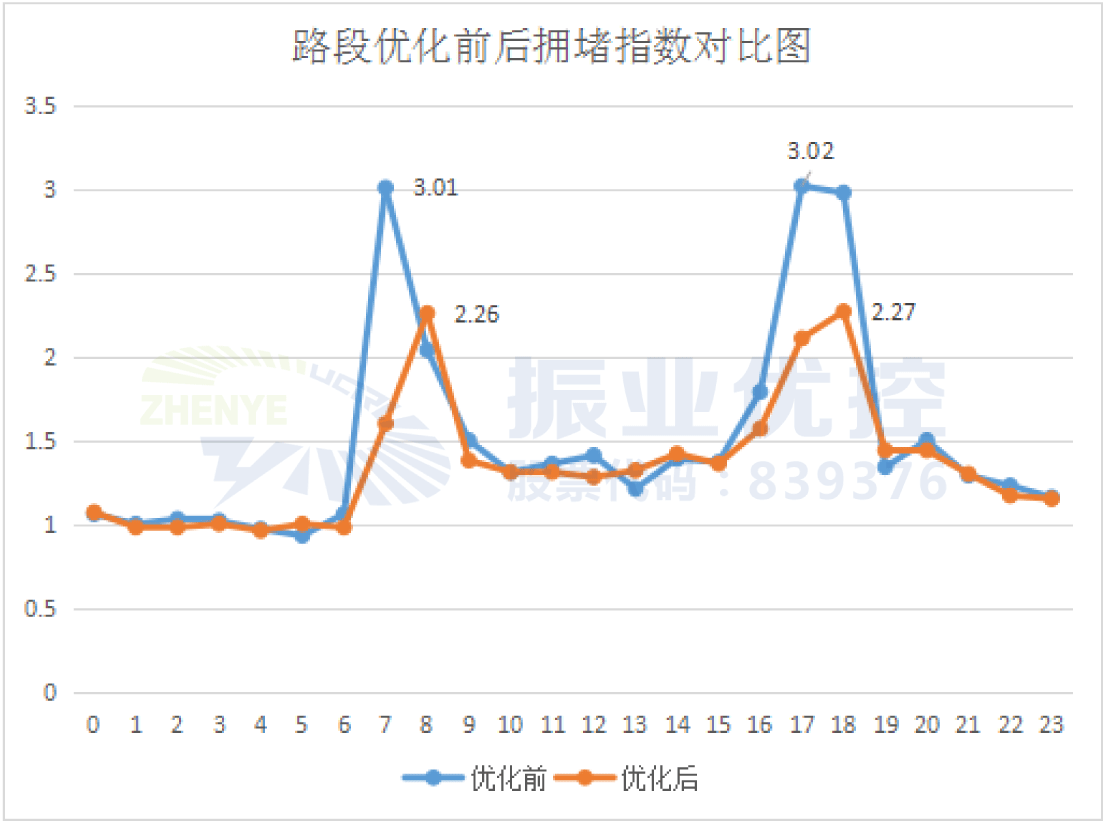

图 12 优化前后拥堵指数对比图

路段北往南通行速度提升。早晚高峰通行速度由14km/h提高到18km/h,全天平均通行速度优化前为30.9km/h,优化后为32.2km/h,提升约4.2%。

13

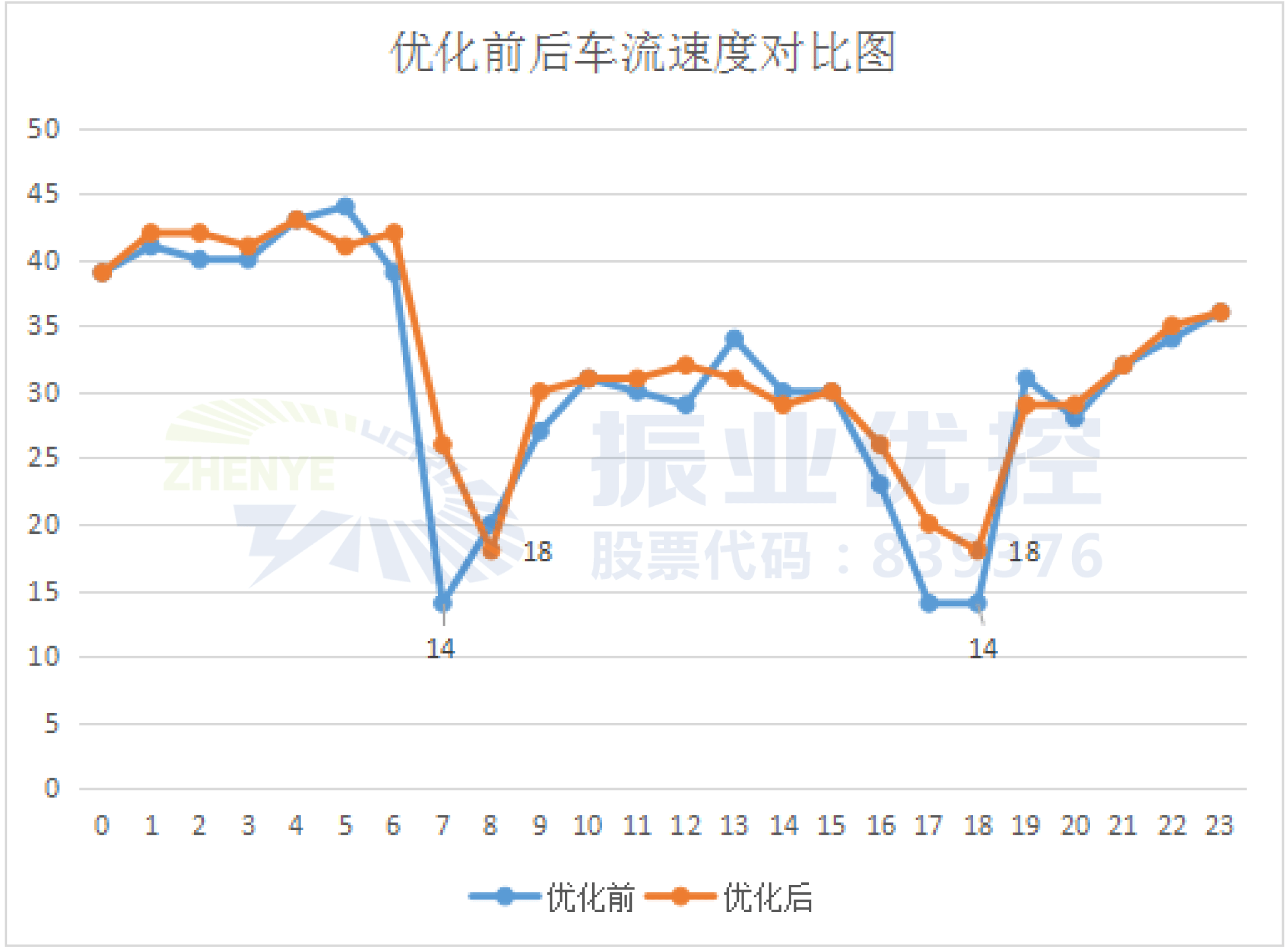

图 13 优化前后车流速度对比图

案例小结

本案例充分利用了主副岗路口间距离短的这一特点,在交通组织上将对主岗运行影响最大的掉头流向移动到副岗中,利用副岗的路口空间达到减少主岗车流流向,提高主岗通行效率的目的。

在信号控制的放行方式上,利用主岗车流到副岗所需的时间,增加副岗掉头车辆的放行时间,提高掉头的通行能力。
