第102期 铺满“非机”的路口你造吗

优控黑板报

最近黑板报君收到好多小伙伴的留言,说想了解如何协调交叉口的机动车和非机动车,才能让他们和平共处,一起“么么哒”和“啪啪啪”。

图1 网络图片网络图片

其实说难也不难,下面就由黑板报君为你带来一个神奇的优化思路,Welcome to 这期的黑板报——铺满“非机”的路口!

路口概况

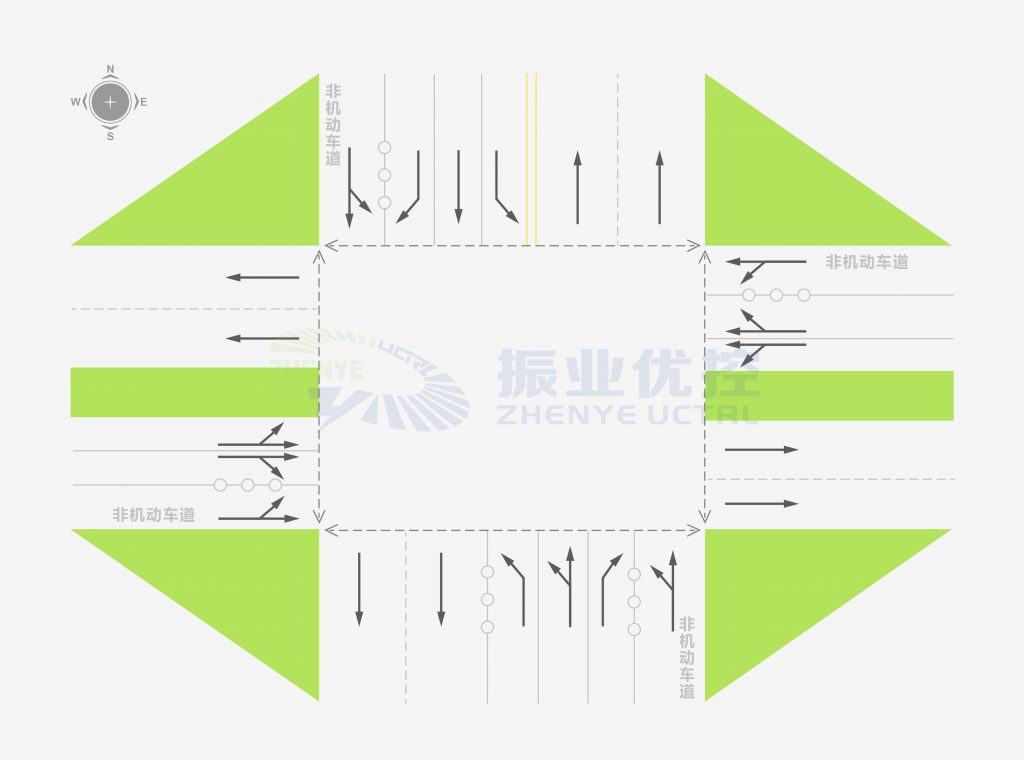

秀厢大道-秀灵路十字路口是由两条主干道组成的十字路口,路口的各个进口方向都设置非机动车专用车道。

图2 路口概况路口概况

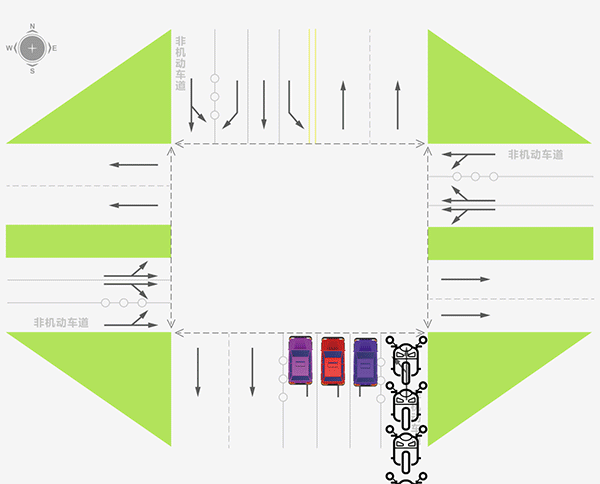

该路口原方案采用的是四相位轮放,但是由于非机动车偏多,会常常出现左转的非机动车阻碍直行车辆通行,特别是在早晚高峰的时候这种现象尤为明显,不仅影响机动车的正常放行,更存在着较大的安全隐患。

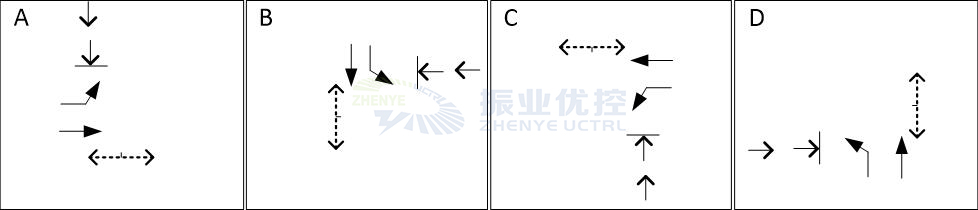

图3 优化前的相位图优化前的相位图
图4 冲突点演示冲突点演示
        优化思路设计
         在各个进口道前设置一个非机动车的待转区,并添加非机动车信号灯进行控制,机动车放行比非机动车延迟5s,充分利用交叉口的空间,在放行上一个相位的时候,非机动车可行驶至非机动车待行区等待通行。

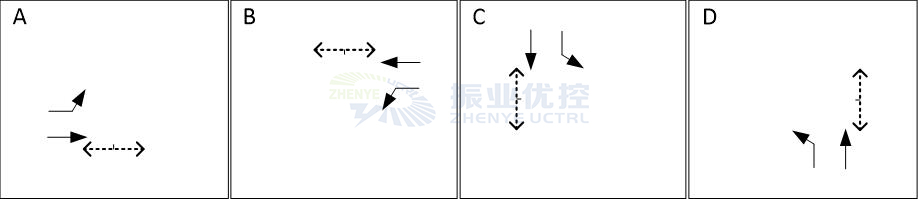

图5 优化后的相位图优化后的相位图

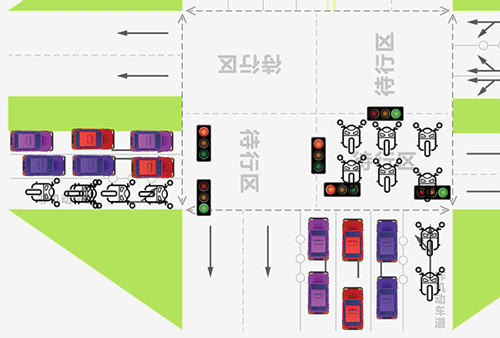

图6 优化思路动图优化思路动图

适用条件
1.路口宽度较大
2.路口单边轮放(顺时针放行)
3.该路口非机动车较多或者左转的非机动车较多。
PS:陆续有幸运读者告诉黑板报君,已经收到我们寄出的黑板报年刊了,不知道其他幸运读者有没有收到呢?如果没有,请后台留言个人信息,我们会核实快递信息,重新寄出哟!(中奖名单请回看《第101期 领奖啦!你的儿童节礼物在这里!》)
