【关键词】绿波协调、合流相位



上一期,黑板报君为大家带来了一场“小高考”(详情请戳☞第202期 张家口|如何实力解决左转车辆“甩尾”现象(上)),不少大神在留言区分享优化绝招,为我们开拓了思路。今天,黑板报君带来振业优控攻城狮的做法,看看效果如何→→



优化措施

1、合流相位的设计及应用

运用“外截内疏”的思想,对滨河路-纬三桥东直行车辆进行截流减少东直行和西左转车辆冲突,再配合清水河路-纬三桥的东向疏流,最大程度放行东左转车辆,来实现路段交通的畅通。

① 精细化划分高峰和平峰时间段,满足不同时间段的车辆运行需求。

② 滨河路-纬三桥增加西向通行相位,及时放行西左转车辆,减少东进口直行和西进口左转的冲突。

③ 清水河路-纬三桥搭接新的合流相位D和G,最大程度放行东进口左转车辆的同时,增大北进口左转通行量,消除纬三桥回溢现象,实现桥上的顺畅通行。

图9 清水河路-纬三桥优化前的相位相序图图9 清水河路-纬三桥优化前的相位相序图

图10 清水河路-纬三桥优化后的新相位设计方案图10 清水河路-纬三桥优化后的新相位设计方案

备注:经调研发现,清水河路-纬三桥道路条件较好,根据实际需求,搭接新的相位D和G。将D相位命名为东向直左,G相位命名为南北左右,通过信号系统的灯色处理来实现实际放行效果。

2、时段划分及信号配时

表1 清水河路-纬三桥路口时段划分及配时方案表1 清水河路-纬三桥路口时段划分及配时方案

根据实际流量在不同时段内的分布,对路口进行时段划分,并根据各时段的交通量分布,对路口信号配时设计如下:

(1)早晚高峰:增加D北进口直行、东进口左转和G北进口左转、西直行合流相位,最大程度满足早晚高峰清水河路-纬三桥东进口左转和北进口左转的通行需求;

(2)平峰:增加D北进口直行、东进口左转放行相位,增加清水河路-纬三桥东进口左转的通行量。

3、纬三桥绿波协调

将纬三桥两端滨河路-纬三桥和清水河路-纬三桥这两个路口作为信号协调控制的目标,使道路东西向车流通行更加顺畅,避免早晚高峰东西向车流涌上桥而产生路口回溢现象,具体设计如下:

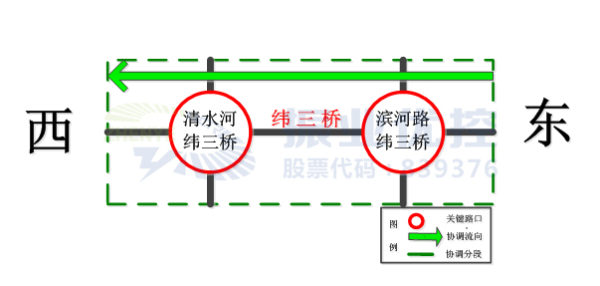

图11 纬三桥东西向2个路口协调设计图图11 纬三桥东西向2个路口协调设计图

协调时距图:

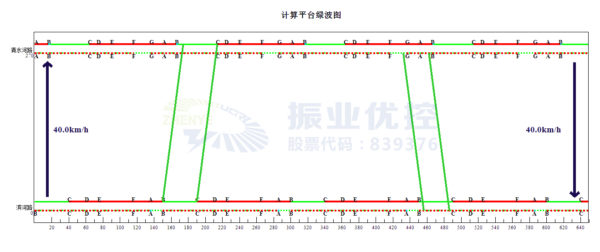

图12 早高峰协调时距图图12 早高峰协调时距图

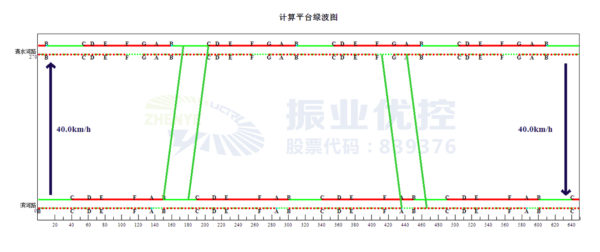

图13 晚高峰协调时距图图13 晚高峰协调时距图

图14 平峰协调时距图图14 平峰协调时距图

全天各时段,均优先由东往西协调,滨河路-纬三桥东西进口通行绿灯启动后,东进口直行车辆可以通过协调快速通过清水河路-纬三桥路口,避免了回溢现象的产生。



优化效果

1、优化效果情况

通过方案的优化,达到以下效果:

图15 清水河路-纬三桥东进口优化前后排队情况图15 清水河路-纬三桥东进口优化前后排队情况

图16 滨河路-纬三桥东进口优化前后路口情况图16 滨河路-纬三桥东进口优化前后路口情况

图17 清水河路-纬三桥南进口优化前后路口情况图17 清水河路-纬三桥南进口优化前后路口情况

2、优化效果数据分析

(1)早高峰优化情况

①排队长度:清水河路-纬三桥东左转由25-30辆,降为14-20辆;北进口直行和北进口左转由20-25辆,降为15-18辆。

②排队次数:清水河路-纬三桥东左转由3次,降为1次;北进口直行和北进口左转由2次,降为1次;滨河路-纬三桥东直行排队次数为2次。

③空放时间:清水河路-纬三桥西进口左转平均空放时间由12s,降为2s;南进口直行平均空放时间由6s,降为0s。

表2 清水河路-纬三桥优化前后早高峰排队长度表2 清水河路-纬三桥优化前后早高峰排队长度

表3 清水河路-纬三桥优化前后早高峰排队次数表3 清水河路-纬三桥优化前后早高峰排队次数

(2)晚高峰优化情况

①排队长度:清水河路-纬三桥东进口左转由28-35辆,降为14-18辆;北进口直行和北进口左转由15-20辆,降为12-16辆。

②排队次数:清水河路-纬三桥东进口左转由3次,降为1次;北进口左转由2次,降为1次;滨河路-纬三桥东进口直行排队次数为2次。

③空放时间:清水河路-纬三桥西进口左转平均空放时间由12s,降为2s;南进口直行平均空放时间由3s,降为0s。

表4 清水河路-纬三桥优化前后晚高峰排队长度表4 清水河路-纬三桥优化前后晚高峰排队长度

表5 清水河路-纬三桥优化前后晚高峰排队次数表5 清水河路-纬三桥优化前后晚高峰排队次数

案例小结

本案例现行方案的目标是解决清水河路-纬三桥东左转车辆的回溢现象,增加桥上车辆通行效率。通过将“绿波协调”与“合流相位”的有效结合,达到了出其不意的优化效果。

在路口条件较好且出口道较宽的情况下,使用“合流相位”可以行之有效地解决路口多个不同进口道车辆排队拥堵的问题。
