本期专家:姚健威
振业优控专家团成员,曾参与广州、海口、中山、乐山、宜宾、重庆等多地的交通治堵优化服务工作,擅长交通信号控制及交通咨询设计方面的研究、实施工作,精通各类主流信号控制系统及相关优化工具软件的应用,深得SCATS操作使用之精髓。撰写典型案例分析100余篇,参与研发的发明专利10余项,制定企业技术标准10余项,为各地交管部门进行交通信号优化培训50余场。
案例来源:江北项目
关键词:双向绿波、变速
专家导读:绿波协调是有效降低车辆通过信控路口停车次数的控制方式,其中设计速度为关键设计参数。本案例中,针对各路口通行条件存在差异导致平均行车速度相差较大,工程师根据实际情况确定不同的设计速度,确保方案实际运行效果和设计方案预期一致。
路段概况
万兴路位于重庆市江北区,全长约2.2公里,东向连接华福路,西向连接建新西路,是渝澳片区东西走向的主要通道。周边分布有居民小区、学校、酒店、购物中心等交通吸引点,日常交通通行需求较大。
![](https://www.uctrl.tech/wp-content/uploads/2023/09/7867beb3a9793d40468fef3f52ff3932.png)
存在问题

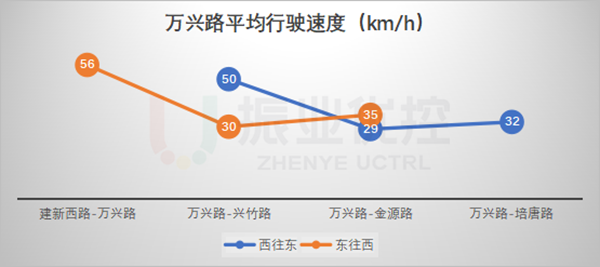

- 路段平均车速较慢
由于路段信号灯路口未进行协调控制,加上道路环境复杂,如万兴路-金源路路口西进口存在路段瓶颈(三车道变四车道)、行人横穿马路与非机动车随意闯红灯等现象频发,导致路段平均车速较慢。
![](https://www.uctrl.tech/wp-content/uploads/2023/09/b66849fb86be79f48657662eff280a5b.png)
![](https://www.uctrl.tech/wp-content/uploads/2023/09/697b5613b3c44a7882601817068bc5de.jpg)
- 停车次数多,红灯等待时间长
路段共4个信号控制路口,平峰期间平均停车次数为2次,平均停车时间约占行程时间的2/5。
![](https://www.uctrl.tech/wp-content/uploads/2023/09/8ffe23c82b39a6b942bef5fea71d17b2.png)
![](https://www.uctrl.tech/wp-content/uploads/2023/09/38b410c3893b1c88ff01bf46ad9316ef.png)
优化思路
通过实地调研发现,万兴路(建新西路-兴竹路)大部分为隧道路段,通行环境良好、行车速度较快;万兴路(兴竹路-金源路)路段通行环境较差且路段存在瓶颈,行车速度相对较慢。
结合不同路段行车速度差异较大的情况,平峰时段(9:00-17:00)设计双向“变速”绿波协调控制,保障车流行驶通畅,减少停车次数及等待时间,提高路段车辆通行效率。
![](https://www.uctrl.tech/wp-content/uploads/2023/09/745dcc728b9909bbeb8cc68665a05c2c.png)
优化措施
优化路口相位相序。对万兴路-建新西路、万兴路-金源路两个路口的相位相序进行调整,保证单个路口正常运行的情况下,提高路段协调控制效果。
![](https://www.uctrl.tech/wp-content/uploads/2023/09/47f05050273e69402e5bd5e599dbcde4.png)
![](https://www.uctrl.tech/wp-content/uploads/2023/09/a1fa3b9b7e98576ae45cdb77c5f71c83.png)
2.统一路口周期。根据协调控制需求及各路口运行情况,统一各路口周期为105s。
![](https://www.uctrl.tech/wp-content/uploads/2023/09/3f9813fc2e181afa8d13eb23fac05dae.png)
3.确定路段协调设计速度。经过多次路段调研,确定各路段设计速度,保障协调方案设计效果与实际运行情况相符。
![](https://www.uctrl.tech/wp-content/uploads/2023/09/e90351d0930a2f17dc309982c449d4b6.png)

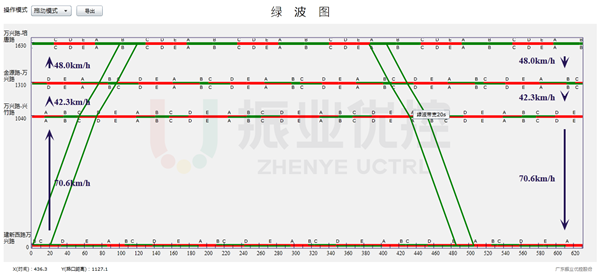

4.设计双向绿波协调方案。平峰时段(9:00-17:00),对万兴路(培唐路-建新西路)实施双向“变速”绿波协调控制。协调路段上下行绿波带宽均为20秒。
![](https://www.uctrl.tech/wp-content/uploads/2023/09/1441c063ed50052f3b5b949cfc6defa3.png)
优化效果
互联网数据平台显示,路段绿波效果明显,全路段双向平均停车次数西往东从2次降低为1.4次,东往西从2次降低为1.2次;西往东平均速度从37.7km/h提升至44.0km/h,东往西从40.7km/h提升至50.7km/h,有效节省了市民的出行时间。
![](https://www.uctrl.tech/wp-content/uploads/2023/09/eddf7131a9bcb7322196ff36b288ebec.png)
![](https://www.uctrl.tech/wp-content/uploads/2023/09/b993362b6851b22824207d3076bb75bd.png)
![](https://www.uctrl.tech/wp-content/uploads/2023/09/56fe56e439f806b5d3b106c1da7ac85c.png)
案例小结
协调优化前,路段通行需多次停车,存在通行效率低、行驶体验较差的问题。通过统一周期、确定路段设计速度、调整路口相位相序及调整相位差,减少通过路口的停车次数,达到节省市民出行时间及提高出行体验的目的。
